户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
户内10kV电压互感器,用于计量和保护,环氧浇注,适用于环网柜和开关柜。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX61-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 100VA / 200VA / 400VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧接线路和中性点;二次端子1a/1n。带电时切勿短路电压互感器的二次侧——危险过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。另有7.2kV系统;工频耐受32kV;雷电冲击耐受60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 可用的准确级有哪些?
答: 0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P)。
问: 能否用于户外?
答: 不可以,它仅设计用于户内。
问: 绝缘水平是多少?
答: 12/42/75kV和7.2/32/60kV。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1 | 额定输出 (VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ11-10 JDZ11-6 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 100 | 200 | 400 | / | 1200 | 75 |
| JDZ11-10 JDZ11-6 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 50 | 50 | / | / | 2×600 | 75 |
| JDZU11-10 JDZU11-6 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 50 | 100 | 200 | / | 电源最大输出1000VA | 75 |
| JDZX11-10G JDZX11-6G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2(3P)/3P 0.5(3P)/3P 1(3P)/3P | 50 | 150 | 300 | 100 | 1000 | 75 |
| JDZXF11-10G JDZXF11-6G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2(3P)/3P 0.5(3P)/3P | 30 | 40 | / | 50 | 2×500 | 75 |
JDZX61-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

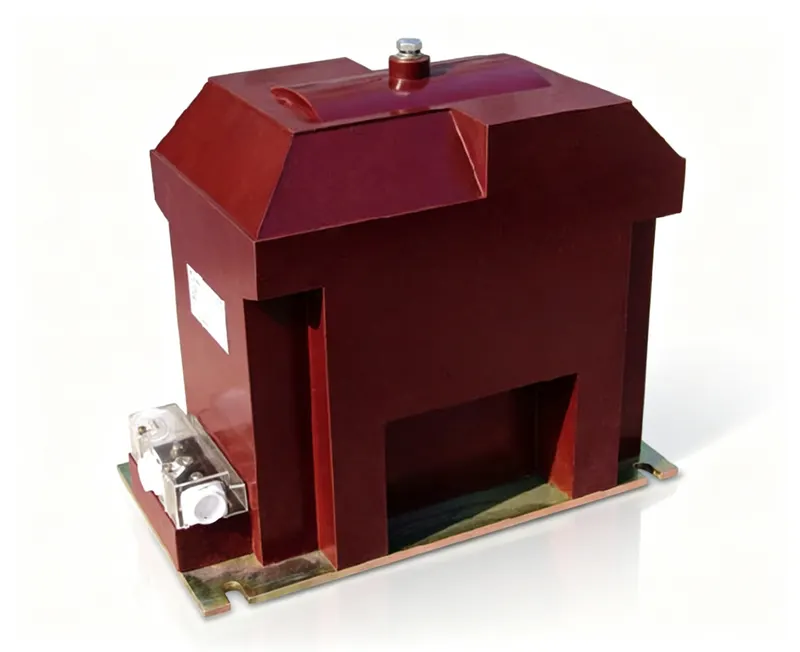

JDZX61-10-6 是一款用于 10 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV,供计量与保护使用。其准确级 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P) 既可在计费精度要求较高的场合承担电能计量,也可用于保护用途。
干式环氧树脂浇注将绕组绝缘于坚固无气隙的固体中,适用于户内运行。额定输出 100 VA、200 VA 和 400 VA 可使二次负荷与所接仪表和继电器相匹配,50 Hz 或 60 Hz 的额定频率覆盖两种系统频率。该产品重 70 kg,为落地安装的户内设备,而非便携式仪器。
该户内电压互感器适用于变电站间隔及母线电压测量与保护。二次侧应一点接地,且带电时严禁短路。安装、接线及送电前检查应遵循铭牌端子图;完整数据表、外形图及试验报告可按需提供。不同变比与准确级规格可按需报价,交货周期于询价时确认。
同一产品族、不同规格参数 —— 选型前可横向对比。
