首页产品电压互感器JDZX61-10-6
JDZX61-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZX61-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX61-10-6

JDZX61-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量70kg
工程数据

完整电气与机械规格

型号编号: JDZX61-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:100VA / 200VA / 400VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内10kV电压互感器,用于计量和保护,环氧浇注,适用于环网柜和开关柜。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX61-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷100VA / 200VA / 400VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜和开关柜应用
  • 10kV一次系统,二次0.1kV
  • 计量和保护(准确级0.2/6P、0.5/6P、1.0/6P)
  • 50Hz或60Hz电网

不建议用于

  • 户外安装
  • 高于12kV的系统
  • 超出额定负载的高负载应用
  • 未适配的气体绝缘开关柜(GIS)

拓扑与接线

对于电压互感器:一次侧接线路和中性点;二次端子1a/1n。带电时切勿短路电压互感器的二次侧——危险过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。另有7.2kV系统;工频耐受32kV;雷电冲击耐受60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P)。

问: 能否用于户外?

答: 不可以,它仅设计用于户内。

问: 绝缘水平是多少?

答: 12/42/75kV和7.2/32/60kV。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX61-10-6
9 列 · 5 行

JDZ11-10、6、JDZX11-10、6G 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1额定输出 (VA) 3P二次热极限输出 (VA)重量 (kg)
JDZ11-10 JDZ11-610/0.1 6/0.10.2 0.5 1.0100200400/120075
JDZ11-10 JDZ11-610/0.1/0.1 6/0.1/0.10.2/0.55050//2×60075
JDZU11-10 JDZU11-610/0.1/0.22 6/0.1/0.220.2 0.550100200/电源最大输出1000VA75
JDZX11-10G JDZX11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2(3P)/3P 0.5(3P)/3P 1(3P)/3P50150300100100075
JDZXF11-10G JDZXF11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2(3P)/3P 0.5(3P)/3P3040/502×50075

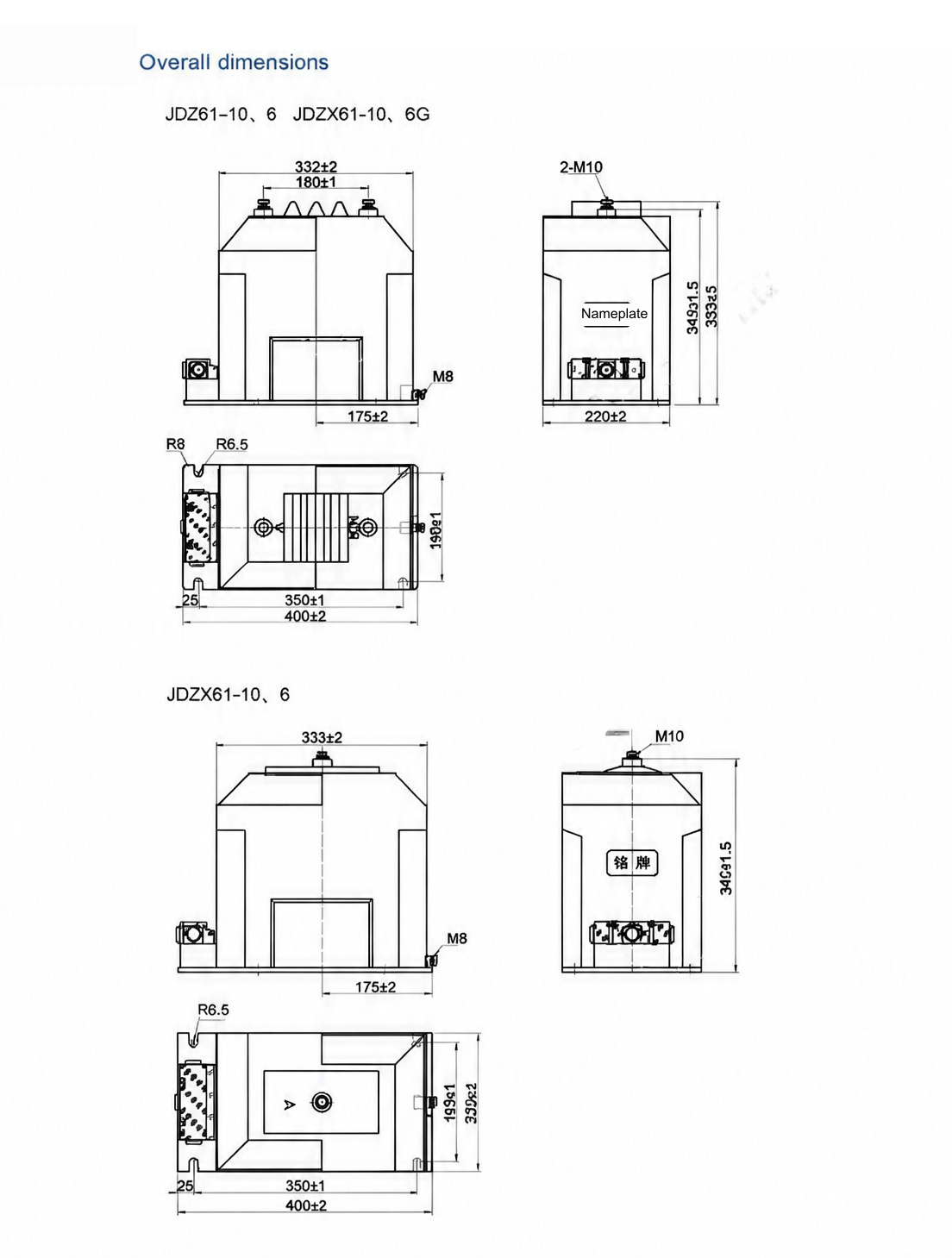

工程图纸

规格与外形图纸

JDZX61-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX61-10-6

JDZX61-10-6 是一款用于 10 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV,供计量与保护使用。其准确级 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P) 既可在计费精度要求较高的场合承担电能计量,也可用于保护用途。

干式环氧树脂浇注将绕组绝缘于坚固无气隙的固体中,适用于户内运行。额定输出 100 VA、200 VA 和 400 VA 可使二次负荷与所接仪表和继电器相匹配,50 Hz 或 60 Hz 的额定频率覆盖两种系统频率。该产品重 70 kg,为落地安装的户内设备,而非便携式仪器。

该户内电压互感器适用于变电站间隔及母线电压测量与保护。二次侧应一点接地,且带电时严禁短路。安装、接线及送电前检查应遵循铭牌端子图;完整数据表、外形图及试验报告可按需提供。不同变比与准确级规格可按需报价,交货周期于询价时确认。
