型号编号：JDZX61-10-6G

JDZX61-10-6G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

户内单相环氧树脂浇注式结构
重量75kg

工程数据

完整电气与机械规格

型号编号： JDZX61-10-6G

电气参数

一次额定电压 (Un)：10kV

二次绕组电压：0.1kV

计量与保护准确级：0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)

额定输出负荷：60VA / 150VA / 300VA / 100VA

额定频率：50Hz or 60Hz

绝缘与耐受额定值

绝缘系统：Dry Epoxy Resin

绝缘水平 (BIL)：12/42/75kV,7.2/32/60kV

局部放电水平：< 5 pC at 1.2 Un

环境等级：

标准符合性：

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX61-10-6G是一款10kV户内电压互感器（PT），具有双重绝缘水平，适用于环网柜应用中的计量和保护。不适用于户外或高压输电场合。

综合规格矩阵

参数	规格	验证标准
产品类型	Voltage Transformer (VT) / Potential Transformer (PT)	[On Request]
型号代码	JDZX61-10-6G	工厂铭牌标识
一次电压	10kV	额定电压试验 (IEC 61869-1/3)
二次电压	0.1kV	额定频率下的变比校验
准确级	0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)	准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷	60VA / 150VA / 300VA / 100VA	额定 VA 下负荷试验
绝缘类型	Dry Epoxy Resin	按标准进行的介电试验
绝缘水平 (BIL)	12/42/75kV,7.2/32/60kV	工频与雷电冲击耐受
标准	[On Request]	按所列标准认证
频率	50Hz or 60Hz	依据 IEC 61869-1
环境	[On Request]	按数据表限值

适用与不适用边界

理想适用于

10kV户内环网柜应用
中压开关柜中的计量和保护
准确级0.2或0.5的电能计量
需要双重绝缘水平（12/42/75kV和7.2/32/60kV）的系统

不建议用于

户外变电站（不防风雨）
电压等级超过12kV（最高系统电压）
直流系统（仅交流）
大电流应用（非电流互感器）

拓扑与接线

对于PT：根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n；将二次绕组单点接地。PT带电时切勿短路二次侧——会导致危险的过电流。确保二次负荷不超过额定负荷（60VA/150VA/300VA/100VA）以保持准确度。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准： [On Request]

型式试验报告： [On Request]
校准证书： [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

若 S_total < 0.25 × S_rated：需加补偿负荷以维持准确度。
若 S_total > S_rated：无法保证准确级。

产品常见问题

问： JDZX61-10-6G的绝缘水平是多少？

答：它有两个等级：12kV系统，工频耐受电压42kV，雷电冲击耐受电压75kV峰值；以及7.2kV系统，工频耐受电压32kV，雷电冲击耐受电压60kV。

问：该电压互感器可以户外使用吗？

答：不可以，由于其环氧树脂浇注且不防风雨，仅设计用于户内。

问：有哪些准确级可供选择？

答：提供0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX61-10-6G
6 列 · 7 行

JDZ11-10、6、JDZX11-10、6 型电压互感器技术参数

型号	额定电压比 (kV)	准确级组合	额定输出及额定输出 (VA)	二次热极限输出 (VA)	重量 (kg)
JDZ11-10 JDZ11-6	10/0.1 6/0.1	0.2 0.5 1.0	100 200 400	1200	75
JDZ11-10 JDZ11-6	10/0.1/0.1 6/0.1/0.1	0.2/0.5	50 50	2×600	75
JDZ11-10 JDZ11-6	10/0.1/0.22 6/0.1/0.22	0.2 0.5	50 100 200	电源最大输出1000VA	75
JDZX11-10G JDZX11-6G	10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)	50 150 300 100	1000	75
JDZXF11-10G JDZXF11-6G	10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.5/6P(3P)	30 40 50	2×500	75
JDZX11-10 JDZX11-6	10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)	100 200 400 100	1000	70
JDZXF11-10 JDZXF11-6	10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.5/6P(3P)	50 75 100	2×500	70

工程图纸

规格与外形图纸

原始图片，未经压缩

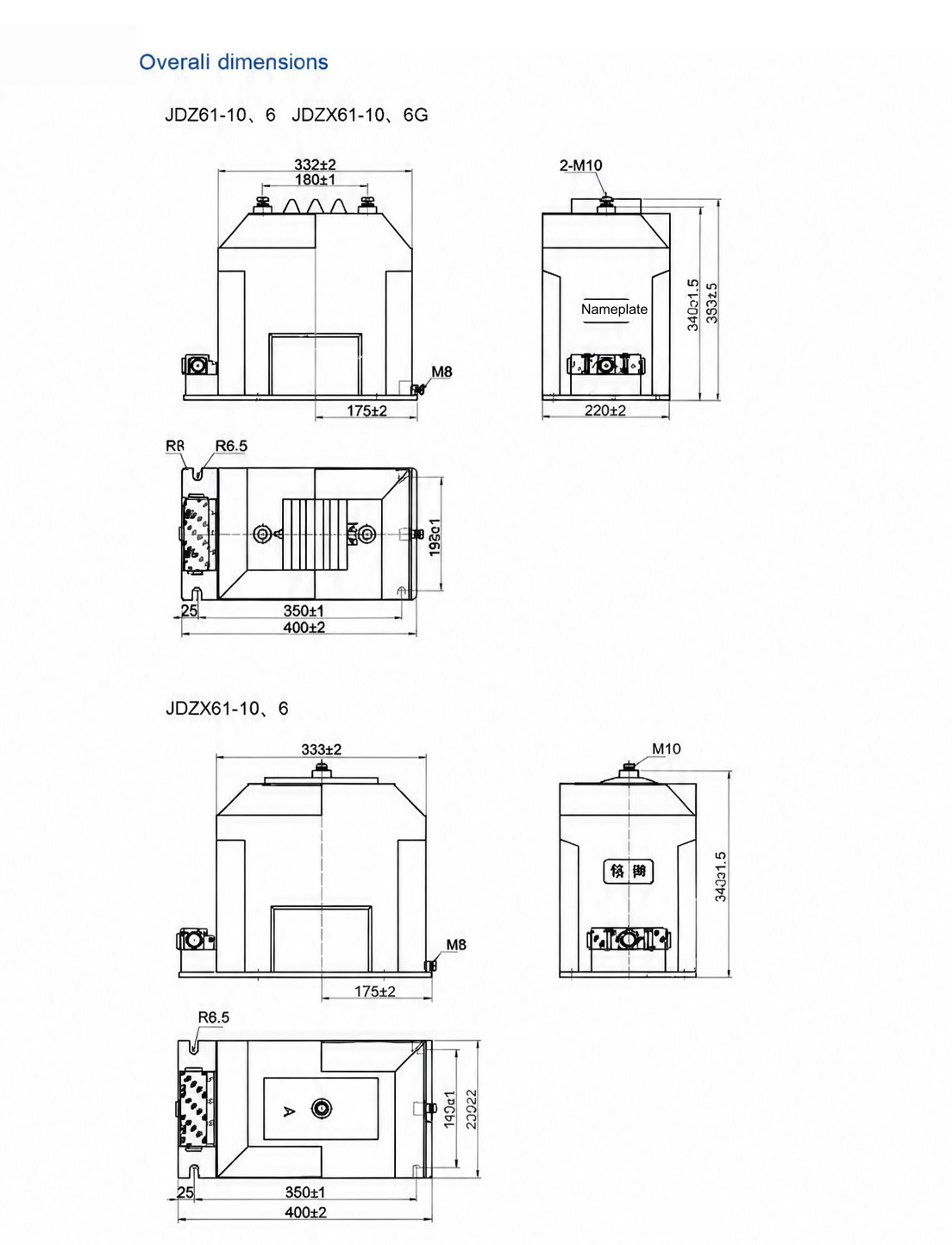

JDZX61-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
