首页产品电压互感器JDZX61-10-6G

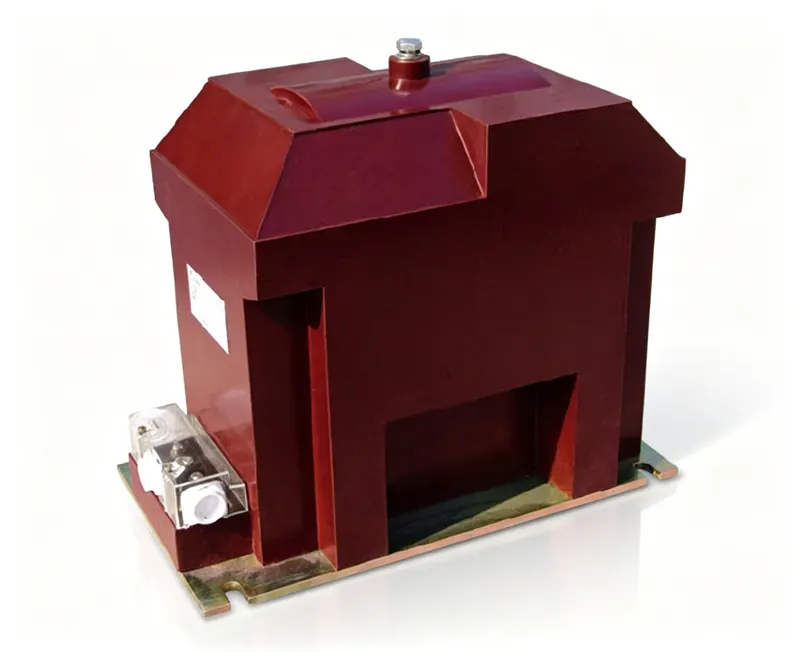

JDZX61-10-6G 户内单相环氧树脂浇注式电压互感器
10kVJDZX61-10-6G
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX61-10-6G

JDZX61-10-6G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量75kg
工程数据

完整电气与机械规格

型号编号: JDZX61-10-6G

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:60VA / 150VA / 300VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX61-10-6G是一款10kV户内电压互感器(PT),具有双重绝缘水平,适用于环网柜应用中的计量和保护。不适用于户外或高压输电场合。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX61-10-6G工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷60VA / 150VA / 300VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内环网柜应用
  • 中压开关柜中的计量和保护
  • 准确级0.2或0.5的电能计量
  • 需要双重绝缘水平(12/42/75kV和7.2/32/60kV)的系统

不建议用于

  • 户外变电站(不防风雨)
  • 电压等级超过12kV(最高系统电压)
  • 直流系统(仅交流)
  • 大电流应用(非电流互感器)

拓扑与接线

对于PT:根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n;将二次绕组单点接地。PT带电时切勿短路二次侧——会导致危险的过电流。确保二次负荷不超过额定负荷(60VA/150VA/300VA/100VA)以保持准确度。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZX61-10-6G的绝缘水平是多少?

答: 它有两个等级:12kV系统,工频耐受电压42kV,雷电冲击耐受电压75kV峰值;以及7.2kV系统,工频耐受电压32kV,雷电冲击耐受电压60kV。

问: 该电压互感器可以户外使用吗?

答: 不可以,由于其环氧树脂浇注且不防风雨,仅设计用于户内。

问: 有哪些准确级可供选择?

答: 提供0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX61-10-6G
6 列 · 7 行

JDZ11-10、6、JDZX11-10、6 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出及额定输出 (VA)二次热极限输出 (VA)重量 (kg)
JDZ11-10 JDZ11-610/0.1 6/0.10.2 0.5 1.0100 200 400120075
JDZ11-10 JDZ11-610/0.1/0.1 6/0.1/0.10.2/0.550 502×60075
JDZ11-10 JDZ11-610/0.1/0.22 6/0.1/0.220.2 0.550 100 200电源最大输出1000VA75
JDZX11-10G JDZX11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)50 150 300 100100075
JDZXF11-10G JDZXF11-6G10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)30 40 502×50075
JDZX11-10 JDZX11-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)100 200 400 100100070
JDZXF11-10 JDZXF11-610/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)50 75 1002×50070
工程图纸

规格与外形图纸

JDZX61-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX61-10-6G

JDZX61-10-6G 单相电压互感器安装于室内开关柜或变电站间隔内,将 10kV 降压至 0.1kV,用于 50Hz 或 60Hz 系统的计量与保护。其干式环氧树脂浇注绝缘使整机结构紧凑、免维护,适用于室内安装,重 75kg,绝缘水平标注于铭牌上。二次侧可选准确级组合 0.2/6P(3P)、0.5/6P(3P) 或 1.0/6P(3P),额定负荷为 60VA、150VA、300VA 和 100VA。若规定一次侧带熔断器,保护方案须相应配合;具体配置在订货时确认。用于贸易结算计量的校验与校准证书可按需提供。典型的室内应用涵盖冶金、矿山、水泥和化工工厂的重工业配电。

安装时,须注意一次端子标记和铭牌端子图,并将二次侧一点接地;带电时严禁短接二次侧。本产品不适用于户外使用,负载畸变时需依据数据表确认降额使用。变比与准确级规格变体、出口包装及售后服务均可按需报价。
