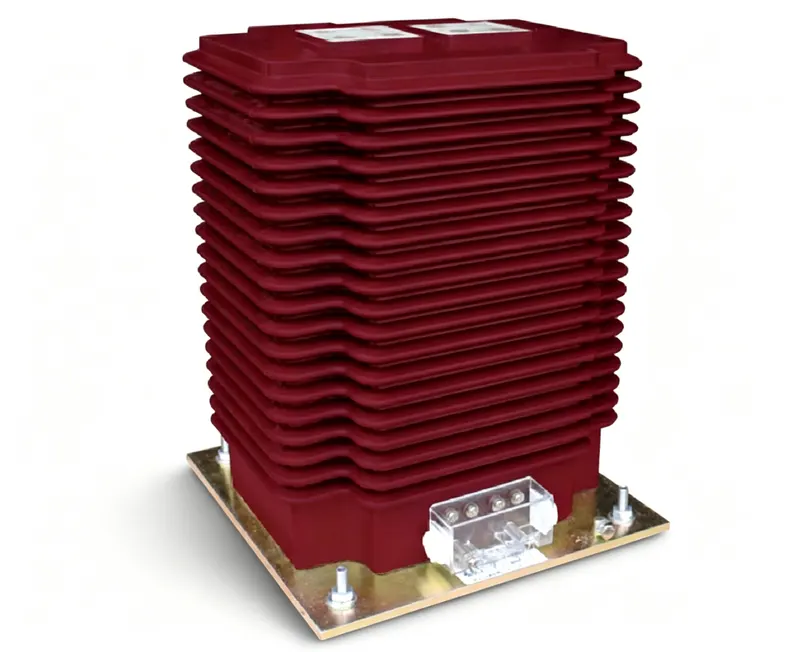

JDZXW1-35G 户外单相环氧树脂浇注式电压互感器 35kV
35kVJDZXW1-35G
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding: (0.2/0.5/3P)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXW1-35G

JDZXW1-35G 户外单相环氧树脂浇注式电压互感器 35kV

户外单相环氧树脂浇注式电压互感器,带剩余绕组,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、3P。变比和规格可定制。

核心工程优势

  • 户外环氧树脂浇注式电压互感器,带剩余绕组
  • 35kV
  • IEC标准
  • 抗紫外线
  • 双柱
  • 可定制准确级
工程数据

完整电气与机械规格

型号编号: JDZXW1-35G

电气参数

一次额定电压 (Un):35kV
计量与保护准确级:0.2/0.5/3P
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外35kV电压互感器,用于精确电压测量和保护;适用于户外变电站。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JDZXW1-35G工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/3P准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户外35kV配电系统
  • 电压测量和保护应用
  • 变电站和开关站
  • 需要抗紫外线绝缘的环境

不建议用于

  • 室内安装
  • 电流测量应用
  • 低于35kV的低压系统
  • 无额外保护的高湿度或污染环境

拓扑与接线

对于电压互感器(PT):一次侧按额定值连接至线对地或线对线。二次端子为1a/1n用于主绕组;剩余绕组端子为da/dn。确保二次侧单点接地。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。遵循IEC 61869 / IEEE C57.13惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的准确级是什么?

答: 该互感器具有0.2、0.5和3P准确级,适用于计量和保护。

问: 它可以在室内使用吗?

答: 不可以,由于其抗紫外线的环氧树脂结构,设计用于户外安装。

问: 它符合哪些标准?

答: 它符合IEC 61869和GB/T 20840标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXW1-35G
9 列 · 4 行

JDZW1-35 型电压互感器技术参数

型号额定电压比 (kV)准确级组合0.20.51.03P二次热极限输出 (VA)重量 (kg)
JDZW1-3535/0.10.2 0.5 1.050100200/1000105
JDZFW1-3535/0.1/0.10.2/0.53040//2x500105
JDZXW1-35G35/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)3060/100600105
JDZXFW1-35G35/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)1520/1002x300105
工程图纸

规格与外形图纸

JDZXW1-35G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXW1-35G

这是一台35 kV户外单相电压互感器,通常安装在变电站间隔或户外计量柜中,用于将一次电压降为测量与保护所需的电压。其干式环氧树脂浇注结构和双柱式结构适合户外暴露环境使用,并采用抗紫外线配方以适应长期日照。

额定电压比为35/√3/0.1/√3/0.1/3 kV,准确级组合为0.2/3P(6P)或0.5/3P(6P);0.2级输出30 VA,0.5级输出60 VA,3P绕组输出100 VA,二次热极限输出为600 VA,质量为105 kg。产品符合IEC 61869和GB/T 20840,适用频率为50/60 Hz。与油浸式或SF6设计相比,干式浇注本体无需处理液体和气体;常规出厂检验包括变比和极性校验,试验证书可按需提供。

典型应用场景包括风电、光伏及储能汇集变电站。二次侧应单点接地,并将箱体可靠连接;带电时严禁短接二次侧。本产品不适用于直流或非标准频率。可按需提供OEM品牌标识及书面报告资料包。
