首页产品电压互感器JDZW-20-15
JDZW-20 15 户外单相环氧树脂浇注式电压互感器 20kV 15kV
20kV/15kVJDZW-20-15
绕组与原理拓扑内部接线示意图
Primary Winding:20kV/15kV
Secondary Winding: (0.2/0.5/1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZW-20-15

JDZW-20 15 户外单相环氧树脂浇注式电压互感器 20kV 15kV

户外单相环氧树脂浇注式电压互感器,额定电压20kV/15kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。

核心工程优势

  • 户外环氧树脂电压互感器
  • 20kV/15kV
  • IEC标准
  • 抗紫外线
  • 准确级可定制
工程数据

完整电气与机械规格

型号编号: JDZW-20-15

电气参数

一次额定电压 (Un):20kV/15kV
计量与保护准确级:0.2/0.5/1.0
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZW-20 15是一款户外单相环氧树脂电压互感器,适用于20kV/15kV系统,可用于配电网的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JDZW-20-15工厂铭牌标识
一次电压20kV/15kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 20kV或15kV配电系统的户外电压测量
  • 准确级0.2或0.5的电能计量
  • 需要1.0级准确度的保护应用
  • 抗紫外线环氧树脂,适用于恶劣天气条件安装
  • 符合IEC 61869和GB/T 20840标准

不建议用于

  • 室内安装(专为户外使用设计)
  • 电流测量(这是电压互感器)
  • 未经定制,不适用于20kV以上或15kV以下的系统
  • 高海拔或重污染环境,需额外降额
  • 直流应用(仅交流)

拓扑与接线

对于电压互感器(PT),二次端子为1a/1n。通电时切勿短路PT的二次侧,否则会导致危险的过电流。二次绕组应单点接地。确保一次侧熔断和适当绝缘。遵循IEC 61869-2关于准确度和负载连接的要求。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 规格未提供绝缘水平详情,请联系我们获取具体的耐受电压值。

问: 该互感器能否用于电流测量?

答: 不可以,它是用于电压测量和保护的电压互感器。

问: 该互感器是否适用于室内使用?

答: 不可以,它专为户外安装设计,采用抗紫外线环氧树脂。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZW-20-15
8 列 · 3 行

JDZW-20、15 / JDZW-20、15R1 / JDZW-20、15R2 型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JDZW-20(R) JDZW-15(R)20/0.1 15/0.10.2 0.54010020080045
20/0.1/0.1 15/0.1/0.10.2/0.52030/2×40045
20/0.1/0.22 15/0.1/0.220.2/3P 0.5/3P30/50060/500100/500电源输出3级 500VA45

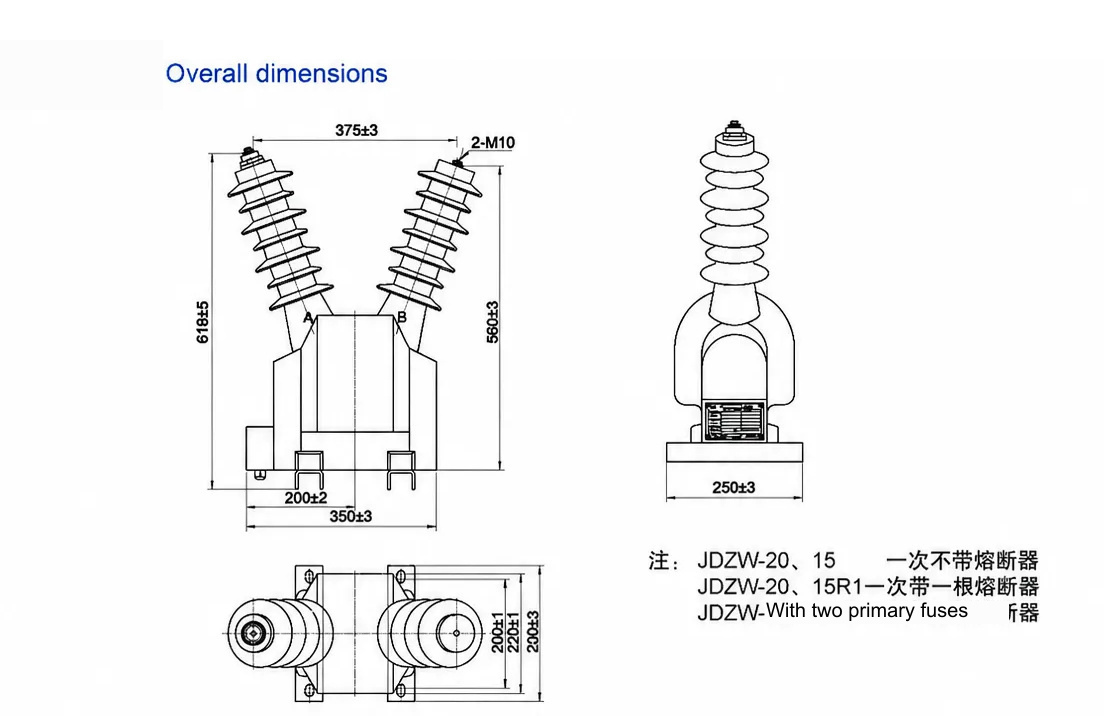

工程图纸

规格与外形图纸

JDZW-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZW-20-15

JDZW-20-15 是一款户外单相环氧树脂浇注电压互感器,额定电压为 20kV/15kV,用于将一次电压降至可测量的二次电压水平,以供配电系统中的计量与保护使用。其干式环氧树脂本体对一次绕组进行绝缘,并经过抗紫外线处理,可在 IEC 61869 / GB/T 20840 标准下、50/60Hz 条件下长期户外使用。

准确级可在 0.2、0.5 和 1.0 中选择,额定输出(VA)以铭牌和正式数据表为准;二次负荷应与该标称值相匹配。作为户外型设备,它适用于架空配电线路上的杆上安装或箱式变电站位置,在这些场合室内型电压互感器并不适用。包括数据表、外形图和试验报告在内的技术文件可按需提供。

安装时,请按照铭牌端子图接线,并将二次侧一点接地;带电时切勿将二次侧短路。本设备不适用于直流或非标准频率。可提供变比与准确级定制、出口包装及售后服务,交货条款按询价报价。
