户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
户内10kV电压互感器，具有双重绝缘水平（12/42/75kV和7.2/32/60kV），适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX19-10-6G | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P),0.5/3P(6P),1.0/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 75VA / 150VA / 200VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性点。二次端子为1a/1n。切勿在带电时短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 可用的准确级有哪些？
答： 准确级包括0.2/3P(6P)、0.5/3P(6P)和1.0/3P(6P)。
问： 绝缘水平是多少？
答： 绝缘水平为12/42/75kV和7.2/32/60kV，即对于12kV系统：工频耐受电压42kV，雷电冲击耐受电压峰值75kV。
问： 能否在户外使用？
答： 不可以，它仅设计用于户内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX19-10G | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 75 | 150 | 200 | 100 | 1000 | 95 |
| JDZXF19-10G JDZXF19-6G | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 50 | 60 | / | 100 | 2×500 | 95 |
| JDZX19-10G1 JDZX19-6G1 | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 75 | 150 | / | 100 | 1000 | 94 |
| JDZXF19-10G1 JDZXF19-6G1 | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) 0.2/0.5/3P(6P) | 50 | 50 | / | 100 | 2×500 | 94 |

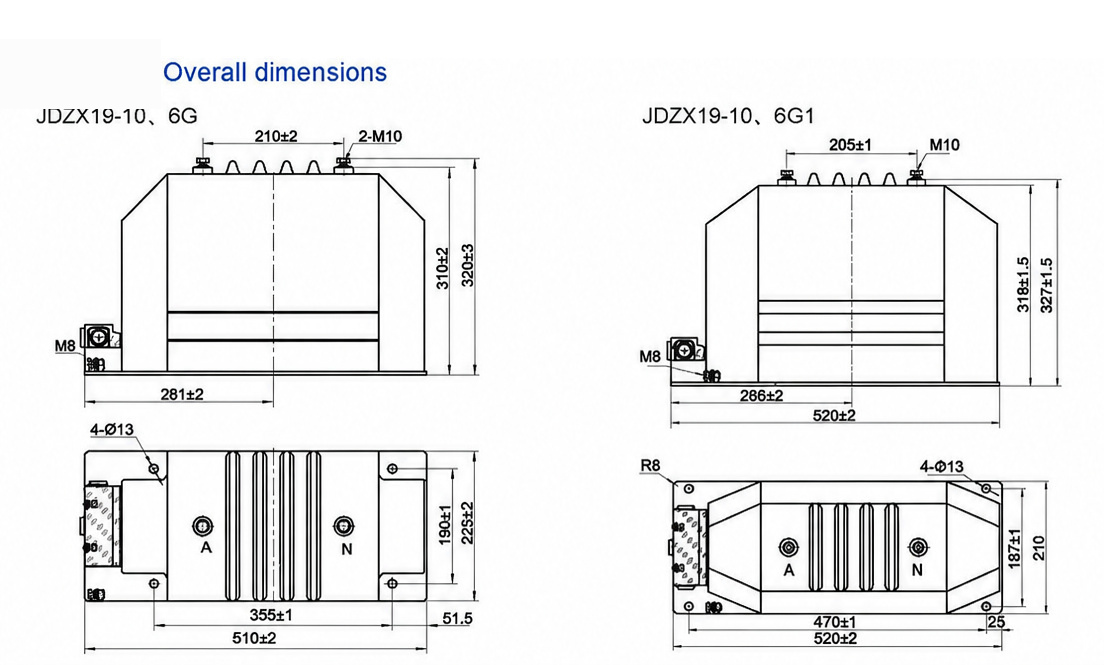

JDZX19-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
