首页产品电压互感器JDZX19-10-6G1
JDZX19-10-6G1 户内单相环氧树脂浇注电压互感器
10kVJDZX19-10-6G1
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/3P(6P),0.5/3P(6P),1.0/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX19-10-6G1

JDZX19-10-6G1 户内单相环氧树脂浇注电压互感器

户内单相环氧树脂浇注电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量94kg
工程数据

完整电气与机械规格

型号编号: JDZX19-10-6G1

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/3P(6P),0.5/3P(6P),1.0/3P(6P)
额定输出负荷:75VA / 150VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内10kV电压互感器,用于计量和保护,环氧浇注,结构紧凑。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX19-10-6G1工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/3P(6P),0.5/3P(6P),1.0/3P(6P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷75VA / 150VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜
  • 10kV系统中的计量与保护
  • 环氧浇注,适用于恶劣环境
  • 50/60Hz应用

不建议用于

  • 户外安装
  • 高于12kV的系统
  • 高于150VA的高负载
  • 直流应用

拓扑与接线

对于PT:一次侧接线路,二次侧接端子1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 准确级是多少?

答: 0.2/3P(6P)、0.5/3P(6P)或1.0/3P(6P)。

问: 绝缘水平是多少?

答: 12/42/75kV和7.2/32/60kV,即12kV系统,工频耐受42kV,雷电冲击耐受75kV峰值。

问: 重量是多少?

答: 94kg。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX19-10-6G1
9 列 · 4 行

JDZX19-10、6G / JDZX19-10、6G1 型电压互感器技术参数

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0额定输出(VA) 3P/6P二次热极限输出(VA)重量(kg)
JDZX19-10G10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)75150200100100095
JDZXF19-10G JDZXF19-6G10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/3P(6P)5060/1002×50095
JDZX19-10G1 JDZX19-6G110/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)75150/100100094
JDZXF19-10G1 JDZXF19-6G110/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)5050/1002×50094

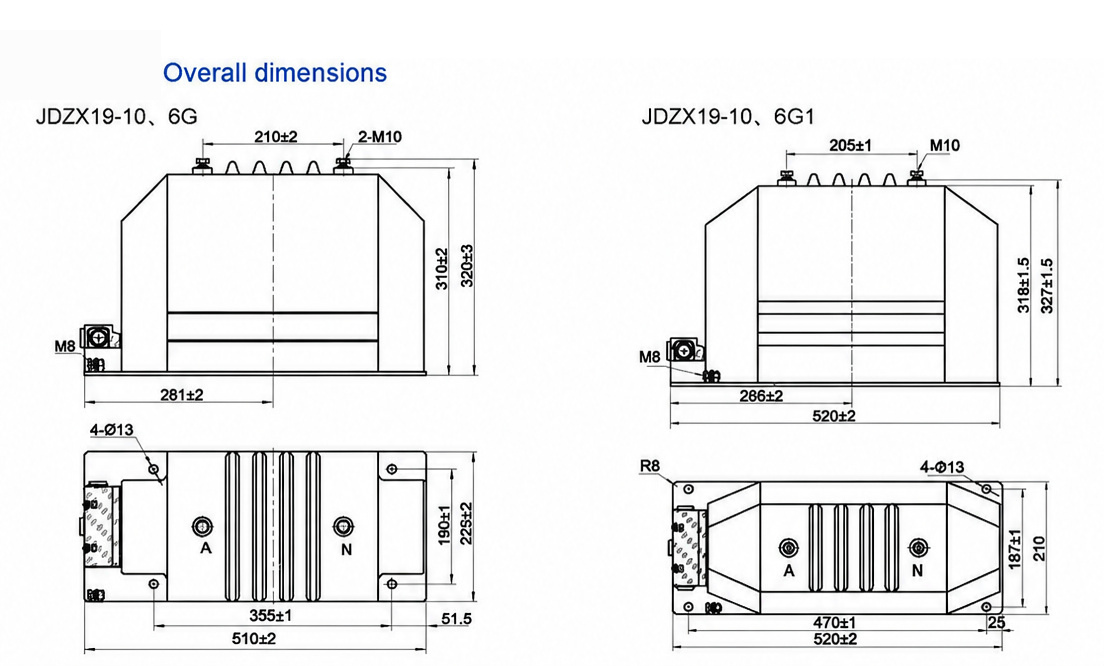

工程图纸

规格与外形图纸

JDZX19-10-6G1 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX19-10-6G1

JDZX19-10-6G1 是一款用于 10 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV,用于对计量准确性有要求的计量与保护用途。其准确级组合 0.2/3P(6P)、0.5/3P(6P) 和 1.0/3P(6P) 分别对应额定负荷 75VA、150VA 和 100VA,均标注于铭牌和数据表中。

干式环氧树脂浇注体对绕组组件起绝缘作用,并使整机质量达 94 kg;例行出厂检验包括变比与极性验证,试验证书可按需提供。绝缘水平为 12/42/75kV 和 7.2/32/60kV,适用 50Hz 或 60Hz。标准目录规格可满足大多数户内计量与保护方案,非标准变比或准确级组合则按定制产品报价。

典型应用为户内变电站间隔中的母线电压测量与保护。送电前应进行绝缘电阻、极性与变比检查;二次侧应一点接地,且带电时严禁短路。本产品不适用于直流或非标准频率。可提供样品和型式试验文件以支持审批,交货期在报价时确认。
