户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX6-10-6RG2M | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0, 3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 25VA / 60VA / 100VA / 100VA / 300VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次侧端子为1a/1n。PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受75kV。
问: 可用的额定负荷有哪些?
答: 额定负荷为25VA、60VA、100VA、100VA和300VA。
问: 该互感器是否适用于户外?
答: 不可以,该互感器仅设计用于户内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) COSΦ=0.8 0.2 | 准确级及其额定输出(VA) COSΦ=0.8 0.5 | 准确级及其额定输出(VA) COSΦ=0.8 1.0 | 准确级及其额定输出(VA) COSΦ=0.8 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX6-10RG1 JDZX6-6RG1 | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 25 | 50 | 100 | 100 | 300 | 25 |
| JDZX6-10RG1 JDZX6-6RG1 | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 10 | 15 | / | 100 | 2×150 | 25 |
| JDZX6-10RG2M JDZX6-6RG2M | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 25 | 60 | 100 | 100 | 300 | 25 |
| JDZX6-10RG2M JDZX6-6RG2M | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 10 | 15 | / | 100 | 2×150 | 25 |

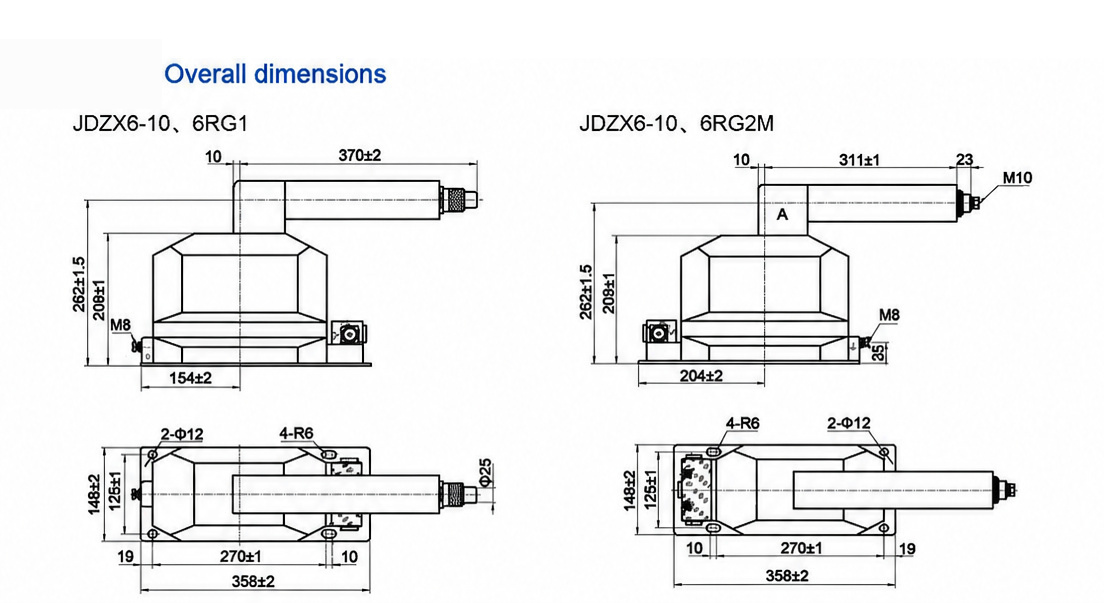

JDZX6-10-6RG2M 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX6-10-6RG2M 为户内单相电压互感器,一次额定电压 10kV,二次电压 0.1kV,用于将中压系统电压降至可测量水平,供计量与保护仪表使用。其绕组组件采用干式环氧树脂浇注绝缘,适用于 50Hz 或 60Hz 的户内运行环境。
该产品设有独立的计量绕组与保护绕组,准确级为 0.2、0.5、1.0 和 3P(6P),额定输出分别为 25VA、60VA、100VA、100VA 和 300VA。这一配置使同一浇注体可同时承担电能计量与继电保护任务,计量铁芯在整个负荷范围内保持其准确级,保护铁芯则按故障工况下的工作要求设计。绝缘水平为 12/42/75kV 或 7.2/32/60kV,整机重量 25kg。
该产品适用于户内中压开关柜及环网柜安装。二次侧应单点接地,并按照铭牌端子图接线;带电时严禁将二次侧短路。送电前须对照铭牌核对变比、准确级和额定负荷。本产品不适用于户外运行,且不允许超出 10kV 电压等级使用。合规性证明及试验文件可按需提供,定制变比与绕组配置亦可按需提供。
