首页产品电压互感器JDZXF18-10R
JDZXF18-10R 户内单相环氧树脂浇注式电压互感器
10kVJDZXF18-10R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF18-10R

JDZXF18-10R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定电压比10/√3/0.1/√3/0.1/3 kV,额定频率50/60Hz;准确级额定输出:15VA(0.2),15VA(0.5),100VA(6P);二次绕组极限热输出2×200VA;产品重量:36kg;环境运行温度-5℃~+40℃。

核心工程优势

  • 10kV绝缘户内电压互感器
  • 双独立二次绕组
  • 散热能力强
工程数据

完整电气与机械规格

型号编号: JDZXF18-10R

电气参数

一次额定电压 (Un):10kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内10kV电压互感器,带双二次绕组,适用于中压开关柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF18-10R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 电能计量(0.2级)
  • 保护(6P级)
  • 10kV系统,工频耐压42kV,雷电冲击耐压75kV

不建议用于

  • 户外变电站
  • 气体绝缘开关设备(GIS)
  • 直流系统
  • 高压输电(10kV以上)

拓扑与接线

对于电压互感器:一次侧接线路和中性线。二次端子:1a/1n用于计量绕组,2a/2n用于保护绕组。二次中性点(1n)单点接地。电压互感器带电时严禁短路二次侧——会导致危险过电流。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 计量准确级是多少?

答: 计量绕组准确级为0.2级,输出15VA。

问: 能否用于户外?

答: 不可以,它仅设计用于户内。

问: 绝缘水平是多少?

答: 绝缘水平为12kV最高电压,42kV工频耐压,75kV雷电冲击耐压。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF18-10R
9 列 · 4 行

JDZX18-10、6R 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.06P二次热极限输出 (VA)重量 (kg)
JDZX18-10R10/√3/0.1/√3/0.1/30.2/6P(3P)306010010040036
JDZX18-6R6/√3/0.1/√3/0.1/30.5/6P(3P)306010010040036
JDZXF18-10R10/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515[On Request]1002×200[On Request]
JDZXF18-6R6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515[On Request]1002×200[On Request]

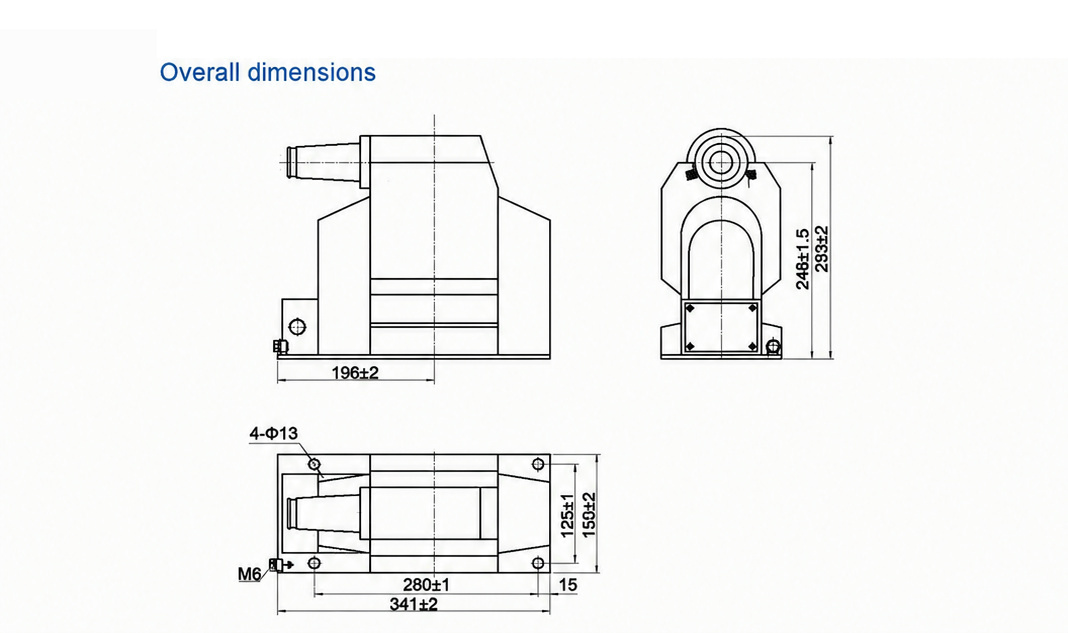

工程图纸

规格与外形图纸

JDZXF18-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF18-10R

JDZXF18-10R 为室内单相环氧树脂浇注电压互感器,额定电压 10 kV,用于将中压系统电压降至计量和保护所需水平。其采用干式环氧树脂绝缘,真空浇注或 APG 固体浇注体无气隙结构,内置双独立二次绕组,使计量回路与保护回路保持电气隔离。

该产品电压比为 10/√3/0.1/√3/0.1/√3/0.1/3 kV,准确级为 0.2/0.5/6P(3P),额定输出为 0.2 级 15 VA、0.5 级 15 VA、6P 级 100 VA,二次热极限输出为 2×200 VA。在需要双绕组时选用本产品;单绕组产品仅适用于计量,而剩余电压绕组用于接地故障检测。本产品适用于室内中压开关柜、环网柜和中心安装式柜体。送电前,应检查绝缘电阻、极性和变比,并将二次侧一点接地。二次侧带电时严禁短路。避免过度指定不需要的准确级,因为这会增加成本而无益处。重量可按需提供。变比和准确级变型、出口包装及售后服务可按需提供。
