JDZXF18-6R 户内单相环氧树脂浇注式电压互感器
6kVJDZXF18-6R
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF18-6R

JDZXF18-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定电压比6/√3/0.1/√3/0.1/3 kV,额定频率50/60Hz;准确级额定输出:15VA(0.2),15VA(0.5),100VA(6P);二次绕组极限热输出2×200VA;产品重量:36kg;环境温度-5℃~+40℃。

核心工程优势

  • 6kV绝缘户内电压互感器
  • 双二次绕组设计
  • 适用于多回路测量场景
工程数据

完整电气与机械规格

型号编号: JDZXF18-6R

电气参数

一次额定电压 (Un):6kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZXF18-6R是一款6kV户内电压互感器,具有双二次绕组,适用于中压开关设备的测量和保护。符合IEC 61869-1/3和GB/T20840.1/3标准。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF18-6R工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 电能计量和测量应用
  • 需要双二次绕组的保护方案
  • 6kV系统,频率50/60Hz

不建议用于

  • 户外安装
  • 6kV以上系统
  • 直流应用
  • 大电流测量(电流互感器应用)

拓扑与接线

对于电压互感器(PT):一次侧按IEC 61869-3连接至线路和中性点。二次端子1a/1n为主绕组,2a/2n为辅绕组。PT带电时严禁短路二次侧,否则会产生危险过电流。二次绕组需单点接地以确保安全。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 额定绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压峰值60kV。

问: 该互感器可以户外使用吗?

答: 不可以,由于环氧树脂浇注和户内结构,仅设计用于户内使用。

问: 准确级和输出是多少?

答: 准确级为0.2、0.5和6P,额定输出分别为15VA、15VA和100VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF18-6R
9 列 · 4 行

JDZX18-10(6)R 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.06P二次热极限输出 (VA)重量 (kg)
JDZX18-10R10/√3/0.1/√3/0.1/30.2/6P(3P)306010010040036
JDZX18-6R6/√3/0.1/√3/0.1/30.5/6P(3P)306010010040036
JDZXF18-10R10/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515—1002×20036
JDZXF18-6R6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1515—1002×20036
工程图纸

规格与外形图纸

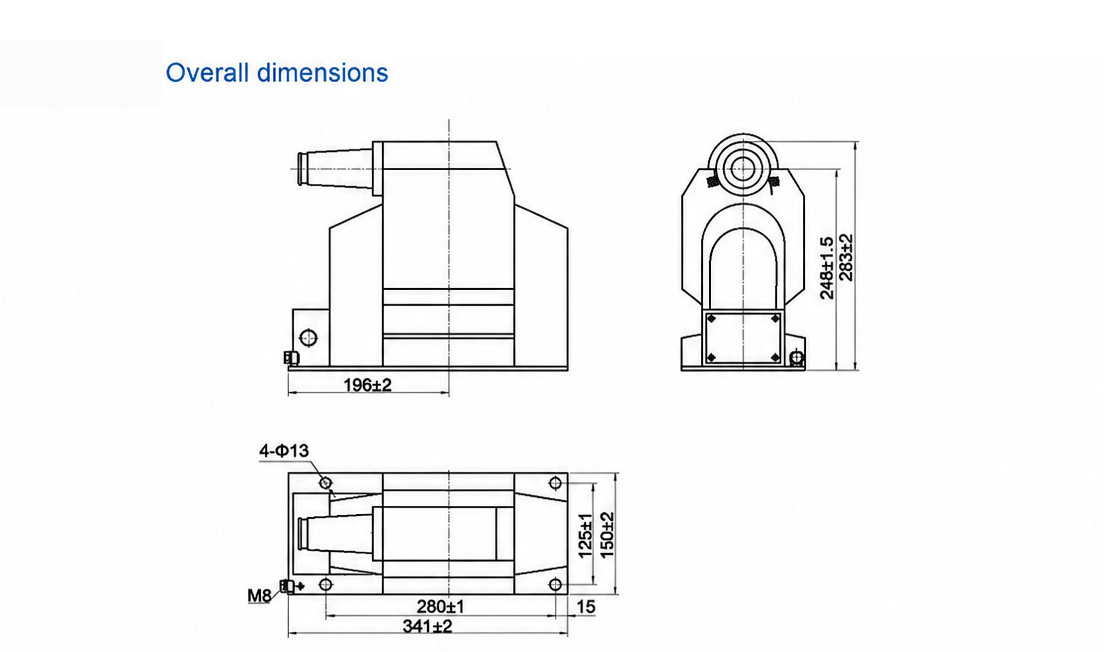

JDZXF18-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF18-6R

JDZXF18-6R 是一款按 IEC 61869 系列制造的 6kV 户内单相电压互感器,将 6/√3/0.1/√3/0.1/√3/0.1/3 kV 的电压比降压,用于中压开关柜内的测量与保护回路。其干式环氧树脂浇注形成无气隙的固体绝缘体,双二次绕组结构可由一个一次接线满足多回路测量场景。

提供 0.2/0.5/6P(3P) 准确级,其中 0.2 级为 15 VA、0.5 级为 15 VA、6P 为 100 VA,二次热极限输出为 2×200 VA;整机重量 36 kg。与仅用于计量的单绕组产品相比,这种双绕组配置适用于同时需要测量与保护回路的柜体,而需要接地故障检测时应选用带剩余电压绕组的产品。型式试验与例行试验文件可按需提供。

该产品安装于户内中压开关柜、环网柜和中央柜内,安装空间、安全净距和固定方式决定其布置。二次侧应单点接地,并遵循铭牌端子图接线;带电时严禁将二次侧短路。不适用于直流或非标准频率。样品与型式试验支持、变比与准确级定制以及交货条款均可按需报价。
