户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内三相电压互感器,适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV8-10-6R-A | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 25VA / 50VA / 100VA / 400VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧接线路,二次侧接端子1a/1n。切勿在带电时短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。对于7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。遵循IEC 61869-3端子标识。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 该互感器具有两种绝缘水平:12/42/75kV和7.2/32/60kV,即对于12kV系统,工频耐受电压为42kV,雷电冲击耐受电压为75kV峰值;对于7.2kV系统,分别为32kV和60kV峰值。
问: 该互感器能否用于户外?
答: 不可以,它仅设计用于户内,名称中的“户内”及其环氧树脂浇注结构表明其不适用于户外。
问: 可用的二次负荷有哪些?
答: 额定二次负荷可选25VA、50VA、100VA和400VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) COSφ=0.8 0.2 | 准确级及其额定输出(VA) COSφ=0.8 0.5 | 准确级及其额定输出(VA) COSφ=0.8 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JSZV8-10R JSZV8-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 2×25 | 2×50 | 2×100 | 2×400 | 62 |
| 10/0.1/0.1 6/0.1/0.1 | 0.2/0.2 0.2/0.5 | 2×10 | 2×10 | / | 2×200/200 | — |

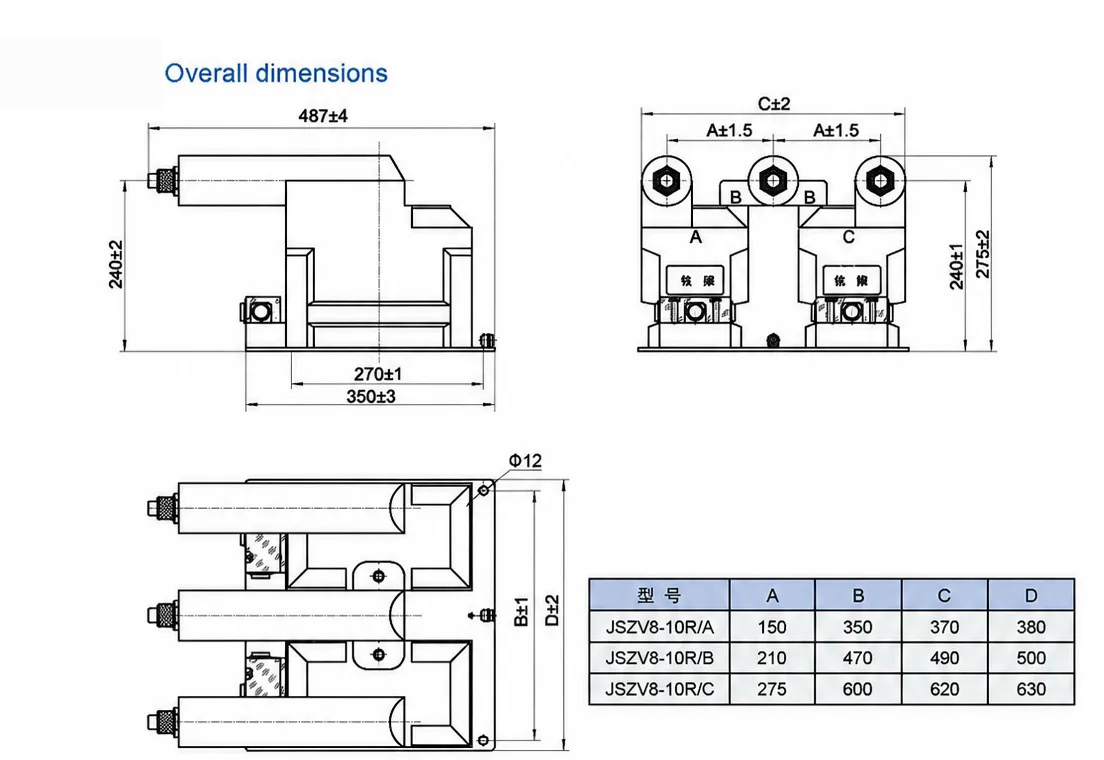

JSZV8-10-6R-A 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JSZV8-10-6R-A 是一款室内三相环氧树脂浇注电压互感器,一次额定电压为 10kV,二次电压为 0.1kV,用于将中压系统降压为可供仪表和继电器使用的、可测量的计量级信号。其干式环氧树脂浇注结构将绕组封装于紧凑的三相一体机身内,有助于减小开关柜及配电室布局中所需的占地,这些场合柜体空间十分宝贵。
可提供 0.2、0.5 和 1.0 准确级,额定负荷为 25VA、50VA、100VA 和 400VA,绝缘水平标称为 12/42/75kV 和 7.2/32/60kV,频率为 50Hz 或 60Hz。本机重量为 62kg。适用于室内中压开关柜、环网柜及中央柜体应用。二次回路带电时严禁短路;二次侧应一点接地,并遵循铭牌端子图,送电前检查极性和变比。
可提供 OEM 及贴牌供货,例行试验和型式试验文件包可按需提供。特殊变比和准确级组合可按需报价。
