户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内三相电压互感器,适用于环网柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV8-10-6R-C | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 25VA / 50VA / 100VA / 400VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性线。二次端子为1a/1n。带电时切勿短路PT的二次侧,否则会导致危险的过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 能否在户外使用?
答: 不可以,它仅设计用于户内。
问: 二次电压和额定输出是多少?
答: 二次电压为0.1kV,额定输出可选25VA、50VA、100VA和400VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) COSφ=0.8 0.2 | 准确级及其额定输出(VA) COSφ=0.8 0.5 | 准确级及其额定输出(VA) COSφ=0.8 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JSZV8-10R JSZV8-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 2×25 | 2×50 | 2×100 | 2×400 | 62 |
| 10/0.1/0.1 6/0.1/0.1 | 0.2/0.2 0.2/0.5 | 2×10 | 2×10 | / | 2×200/200 | — |

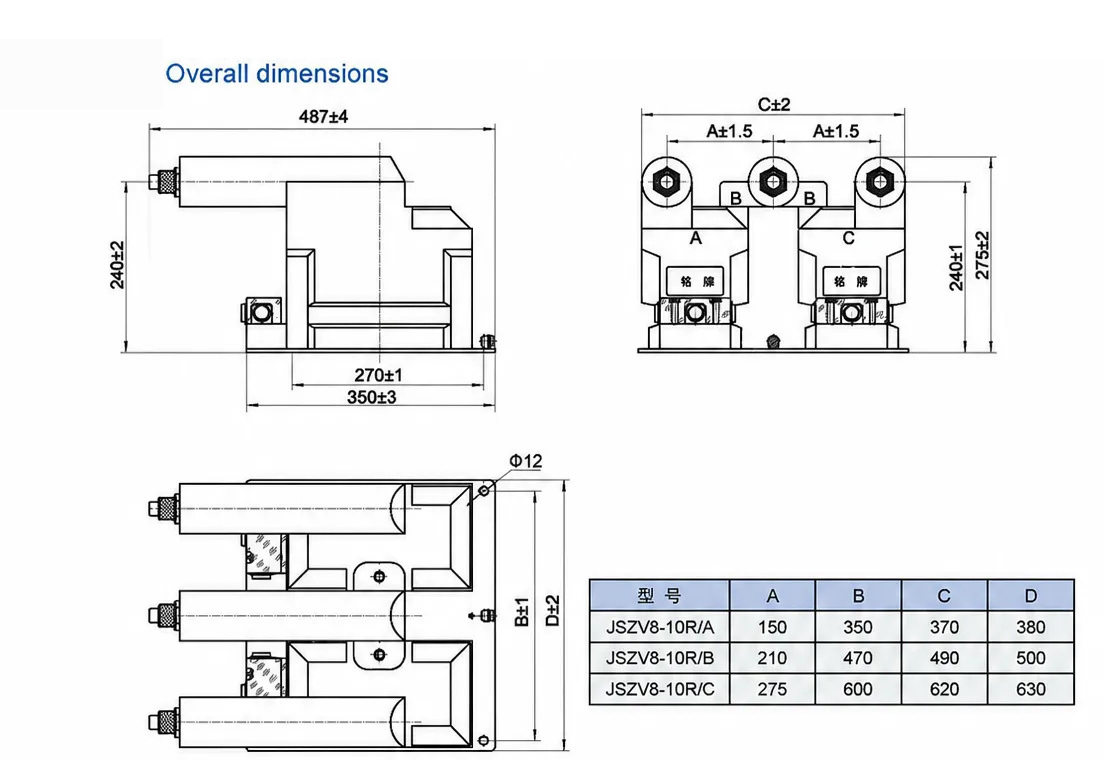

JSZV8-10-6R-C 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JSZV8-10-6R-C 为户内三相环氧树脂浇注电压互感器,额定一次电压 10kV、二次电压 0.1kV,用于中压系统中为计量与保护回路降压。其干式环氧树脂绝缘与浇注结构适用于户内运行,尺寸 C 规格的重量为 62kg。
可选准确级为 0.2、0.5 和 1.0,额定负荷为 25VA、50VA、100VA 和 400VA,该设备可在 50Hz 或 60Hz 下运行。绝缘水平为 12/42/75kV 和 7.2/32/60kV,涵盖工频耐受与雷电冲击耐受。绕组结构可根据应用配置为仅计量、计量加保护,或带剩余电压绕组。
包括型式试验与例行试验报告在内的试验文件可按需提供。典型的户内应用场景包括轨道交通、数据中心、医院和水务设施。请遵守铭牌端子接线图,二次侧应一点接地,带电时严禁短接二次侧。本设备不适用于户外运行。变比与准确级组合可定制;试验文件包与交货事宜请咨询工厂。
