户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内三相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV8-10-6R-B | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 25VA / 50VA / 100VA / 400VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性点。二次端子为1a和1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。也可用于7.2kV系统,工频32kV,冲击60kV。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 该互感器额定用于12kV系统,工频耐受42kV,雷电冲击耐受75kV。也可用于7.2kV系统,分别对应32kV和60kV。
问: 该互感器能否用于户外?
答: 不可以,该互感器仅设计用于户内。户外应用需要额外的防护或选用其他类型的互感器。
问: 可用的二次负荷有哪些?
答: 额定二次负荷为25VA、50VA、100VA和400VA,具体取决于准确级和应用要求。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) COSΦ=0.8 0.2 | 准确级及其额定输出(VA) COSΦ=0.8 0.5 | 准确级及其额定输出(VA) COSΦ=0.8 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JSZV8-10R JSZV8-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 2×25 | 2×50 | 2×100 | 2×400 | 62 |
| 10/0.1/0.1 6/0.1/0.1 | 0.2/0.2 0.2/0.5 | 2×10 | 2×10 | / | 2×200/200 | — |

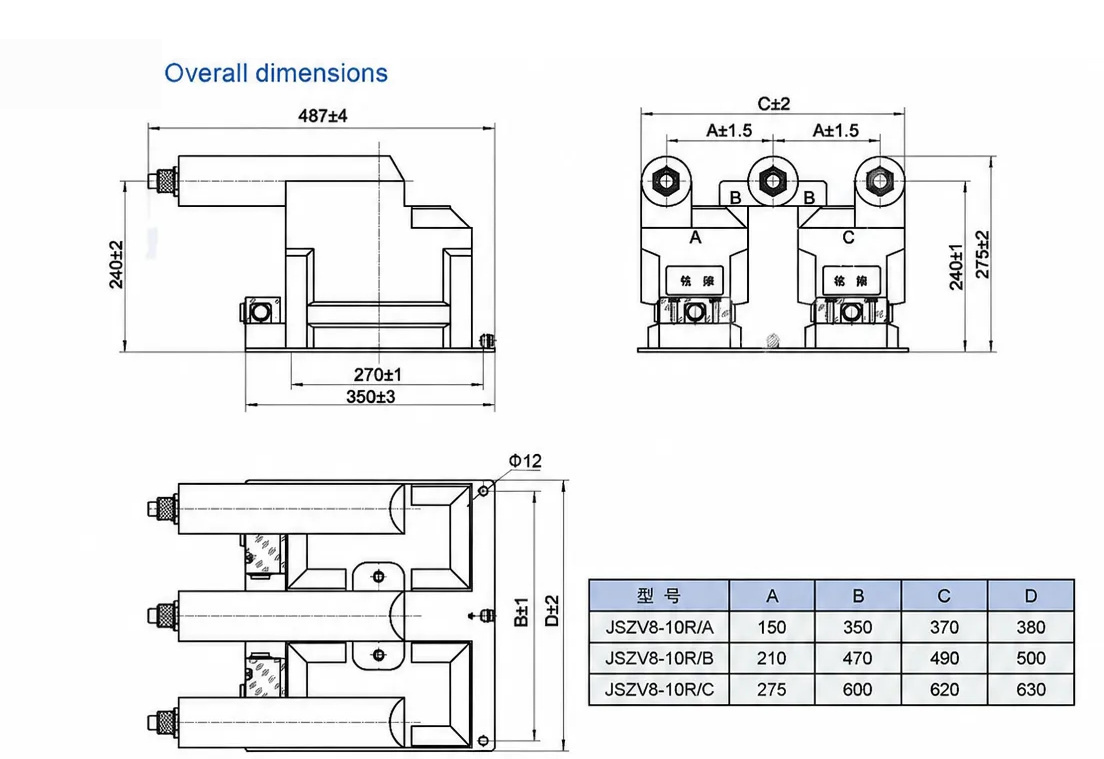

JSZV8-10-6R-B 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JSZV8-10-6R-B 是一款用于 10kV 系统的户内三相环氧树脂浇注电压互感器,将一次电压降至 0.1kV 二次电压,供计量与保护使用。其设计与试验遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 框架,具体标准版本与试验文件可在按需提供的书面报告中查阅。
绕组采用干式环氧树脂浇注封装,B 型规格整机重量为 62kg。准确级可选 0.2、0.5 和 1.0,额定输出为 25VA、50VA、100VA 和 400VA,频率为 50Hz 或 60Hz,绝缘水平为 12/42/75kV 或 7.2/32/60kV。由于该设备为户内型,不得安装于露天位置;如需户外使用,应选用户外型电压互感器。典型应用为变电站间隔内的母线电压测量与保护。
一次接线按 H1/H2 标识进行,二次侧单点接地;带电时二次侧严禁短路。变比与准确级组合可按需定制,商务条款、校准证书及交货期可按需报价。
