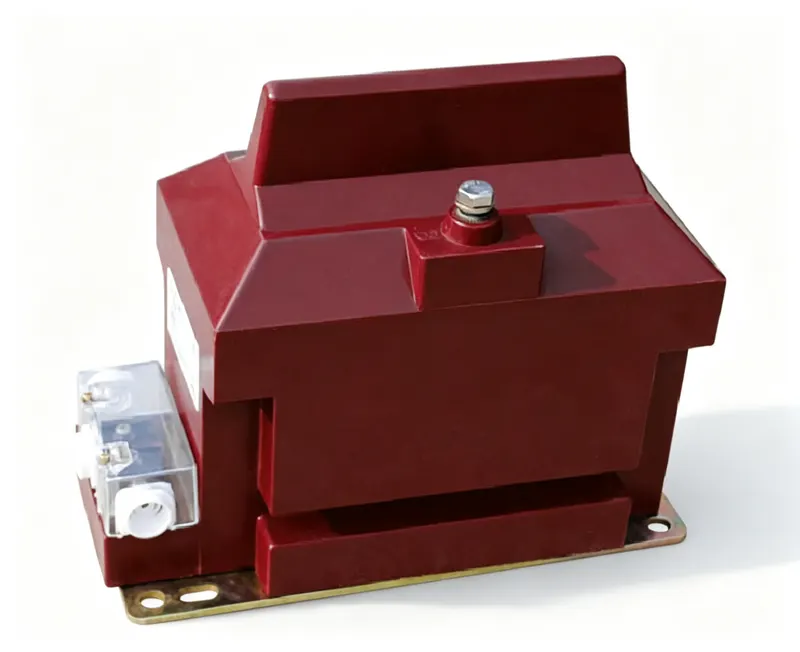

Transformateur de tension monophasé intérieur à coulée de résine époxy, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur à résine époxy pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX10-10-6BG | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 10VA / 15VA / 100VA / 50VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Suivre les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est 12/42/75kV, soit une tension système de 12kV, une tenue à fréquence industrielle de 42kV et une tenue aux chocs de foudre de 75kV.
Q : Ce TP peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, car il est de type intérieur à coulée de résine époxy.
Q : Quelles classes de précision sont disponibles ?
R : Les classes de précision disponibles incluent 0,2/6P(3P), 0,5/6P(3P), 1,0/6P(3P) et 0,2/0,5/6P(3P).
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Puissance de sortie assignée et puissance de sortie assignée (VA) 0.2 | Puissance de sortie assignée et puissance de sortie assignée (VA) 0.5 | Puissance de sortie assignée et puissance de sortie assignée (VA) 1 | Puissance de sortie assignée et puissance de sortie assignée (VA) 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ10-10B JDZ10-6B | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 90 | / | 600 | 31 |
| JDZ10-10B JDZ10-6B | 10/0.1 6/0.1 | 0.2/0.5 | 15 | 20 | / | / | 2×300 | 31 |
| JDZ10-10B JDZ10-6B | 10/0.22 10/0.22 | 0.2 0.5 1.0 | 20 | 40 | 80 | / | Sortie maximale de l'alimentation 500 | 31 |
| JDZX10-10G JDZX10-6BG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 15 | 30 | 60 | 50 | 400 | 31 |
| JDZXF10-10G JDZXF10-6BG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 10 | 10 | / | 50 | 2×200 | 31 |

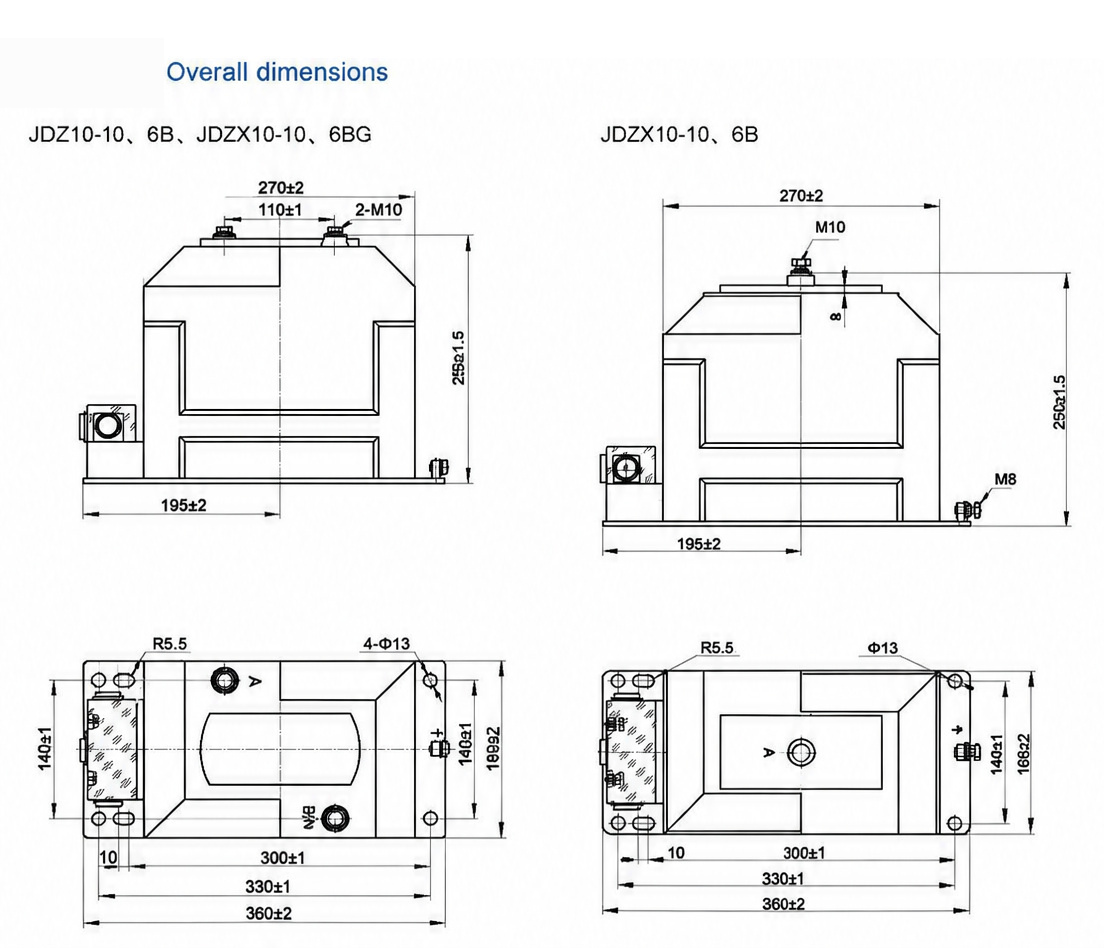

Dessin d'encombrement et de dimensions du JDZX10-10-6BG — cliquez sur l'image pour zoomer / afficher l'original.
Ce transformateur de tension monophasé intérieur moulé en résine époxy est un appareil 10 kV conçu pour la mesure de la tension des jeux de barres et la protection au sein des cellules d'appareillage et des travées de poste. Son moulage sec en résine époxy assure l'isolation de l'enroulement primaire, et le corps moulé compact se prête au montage sur panneau dans les enveloppes métalliques blindées.
Des combinaisons de classes de précision 0,2/6P(3P), 0,5/6P(3P), 1,0/6P(3P) et 0,2/0,5/6P(3P) sont disponibles, avec des charges nominales de 10VA, 15VA, 100VA et 50VA. Le rapport 10kV/0,1kV et le fonctionnement à 50Hz ou 60Hz couvrent les missions standard de comptage et de relais de protection. Chaque unité fait l'objet d'essais individuels de rapport et de polarité avant expédition, les certificats d'essai étant disponibles sur demande.
Les niveaux d'isolation 12/42/75kV et 7,2/32/60kV définissent sa limite d'application intérieure ; un service extérieur n'est pas prévu. Le secondaire ne doit jamais être court-circuité sous tension, et le circuit secondaire doit être mis à la terre en un seul point. Les bornes primaires H1/H2 et les bornes secondaires doivent respecter le schéma de la plaque signalétique. D'un poids de 31kg, il est livré selon un délai annoncé, les options de rapport et de classe de précision étant confirmées à la demande de renseignements.
