Transformateur de tension intérieur à structure d'isolation avec fusible intégré, conforme à GB/T20840.1/3 et IEC61869-1/3 ; niveau d'isolement 18/55/105 kV, fusible XRNP□-24 assorti, spécification 0,5 A 50 kA.
Transformateur de tension intérieur pour réseaux 20 kV avec isolement 24/65/125 kV, adapté au comptage et à la protection dans les cellules moyenne tension.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZXF15-15R-CQ | Marquage de la plaque constructeur |
| Tension primaire | 15kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | [On Request] | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/0.5/1.0 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 40VA(0.2)、100VA(0.5)、200VA(1.0) | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 18/55/105kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TT) : connecter le primaire à la phase et au neutre. Les bornes secondaires sont 1a et 1n. S'assurer que le secondaire est mis à la terre en un seul point. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Respecter le repérage des bornes selon IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Le niveau d'isolement est une tension de service de 24 kV, tenue à fréquence industrielle 65 kV, tenue aux ondes de choc 125 kV crête.
Q : Quelles sont les classes de précision disponibles ?
R : Les classes de précision sont 0,2, 0,5 et 1,0 avec des charges nominales correspondantes de 40 VA, 100 VA et 200 VA respectivement.
Q : Ce transformateur est-il adapté à une utilisation extérieure ?
R : Non, il est conçu uniquement pour une utilisation en intérieur.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) COSφ=0.8 (0.2/0.5/1/3P) | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|
| JDZX15-20R(CQ) JDZX15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 60/120/200/100 | 300/300 | 85 |
| JDZXF15-20R(CQ) JDZXF15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 30/40/100 | 300/300 | 85 |

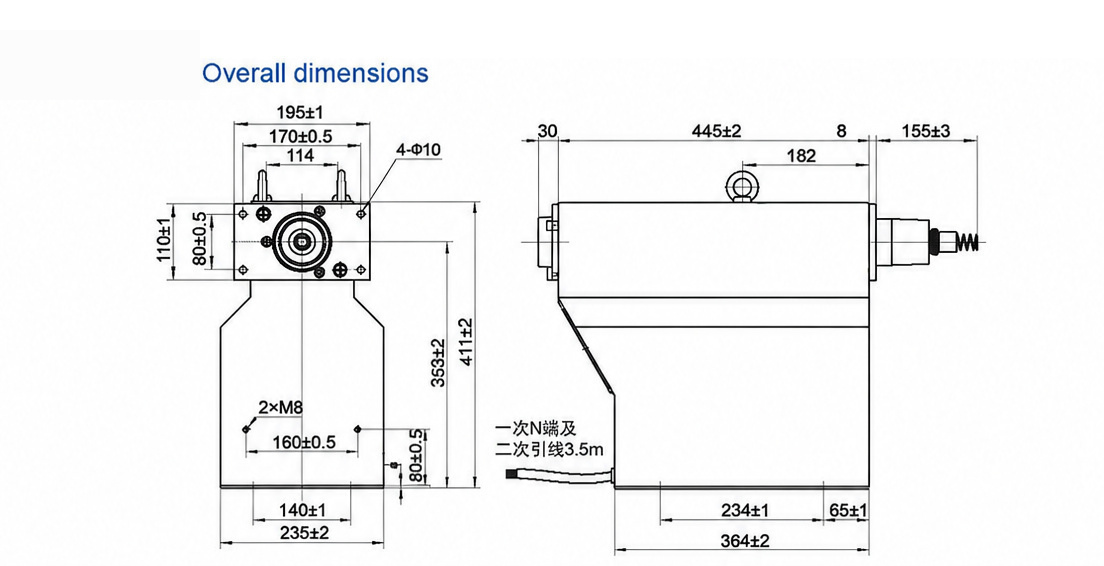

Dessin d'encombrement et de dimensions du JDZXF15-15R-CQ — cliquez sur l'image pour zoomer / afficher l'original.

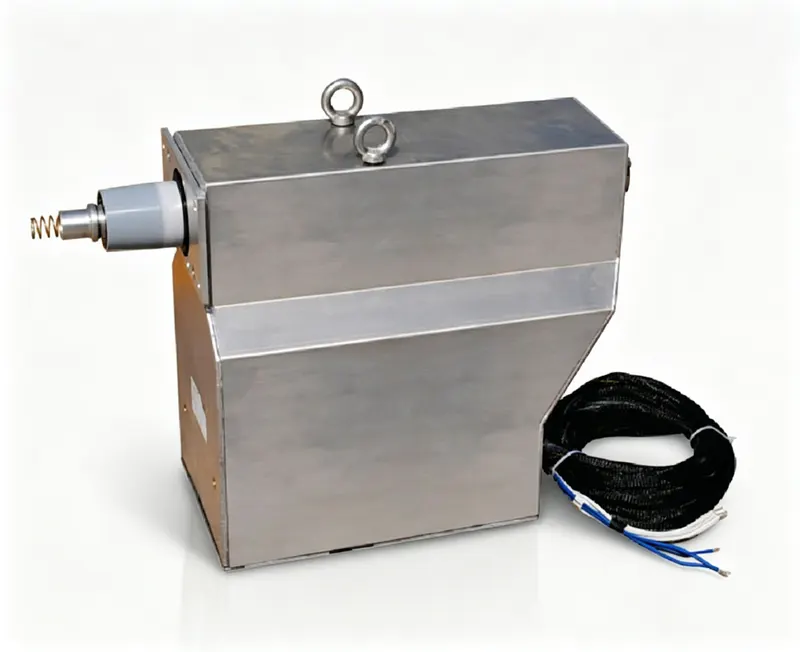

Ce transformateur de tension monophasé d'intérieur est conçu pour abaisser 15 kV en vue de fonctions de mesure et de protection à l'intérieur d'appareillages moyenne tension, de postes à ossature et de cellules centrales, où il est monté directement dans le compartiment des jeux de barres.
Le corps sec moulé en résine époxy et la construction blindée métallique à isolation séparée confèrent à l'unité une grande compacité, de sorte qu'elle occupe peu de place dans l'armoire et simplifie l'agencement de la salle des appareillages. Les classes de précision 0,2, 0,5 et 1,0 sont proposées avec des charges nominales de 40VA, 100VA et 200VA respectivement, à 50/60Hz, et le niveau d'isolation est de 18/55/105kV. Choisissez une unité de mesure à enroulement unique lorsque seule la mesure est nécessaire ; les versions mesure-plus-protection ou à enroulement de tension résiduelle sont retenues lorsque le schéma l'exige, et une surspécification de la précision gaspille le budget.
Les bornes primaires suivent le repérage H1/H2, et le secondaire ne doit jamais être court-circuité sous tension et doit être mis à la terre en un seul point. Les fiches techniques, les plans d'encombrement et les rapports d'essai sont disponibles sur demande, et les combinaisons de rapport et de précision peuvent être personnalisées sur demande.
