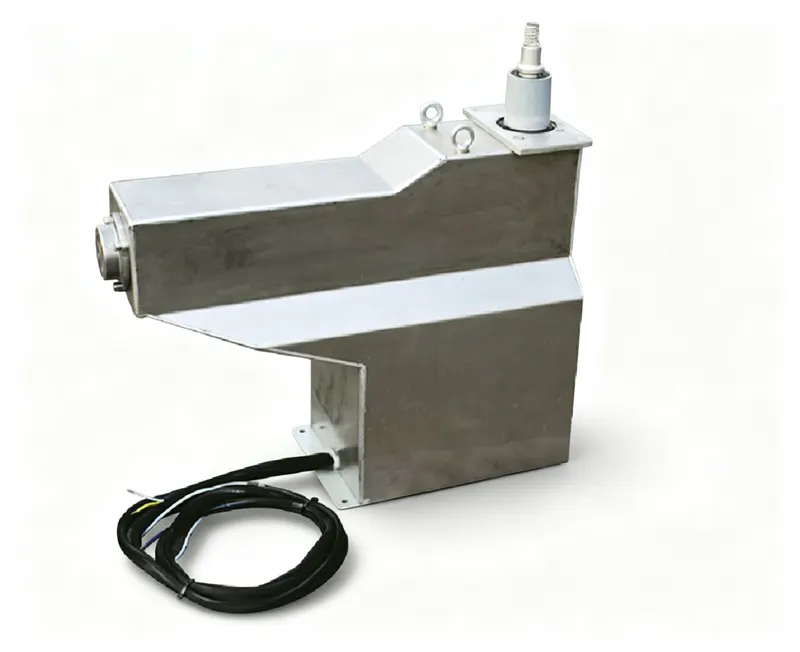

Transformateur de tension intérieur à structure d'isolation avec fusible intégré, conforme à GB/T20840.1/3 & IEC61869-1/3 ; niveau d'isolement 40.5/95/200kV, fusible XRNP□-40.5 associé 0.5A 50kA, poids net 95kg.
Transformateur de tension intérieur 35kV avec fusible intégré, adapté au comptage et à la protection dans les cellules blindées métalliques.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZXF15-35LR-CQ | Marquage de la plaque constructeur |
| Tension primaire | 35kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/0.5/3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 30VA(0.2),40VA(0.5),40VA(1.0),100VA(3P) | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 40.5/95/200kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz / 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la ligne et au neutre selon IEC 61869-3. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. S'assurer que le fusible est correctement calibré et installé. Respecter les réglementations locales pour la mise à la terre et la sécurité. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Le niveau d'isolement est 40.5kV système ; tenue à fréquence industrielle 95kV ; tenue aux chocs de foudre 200kV crête.
Q : Ce transformateur peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour une utilisation intérieure uniquement, généralement dans des cellules blindées métalliques.
Q : Quelles sont les désignations des bornes secondaires ?
R : Les bornes secondaires sont 1a/1n pour l'enroulement principal, selon IEC 61869-3.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Puissance de sortie assignée (VA) 0.2 | Puissance de sortie assignée (VA) 0.5 | Puissance de sortie assignée (VA) 1.0 | Puissance de sortie assignée (VA) 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX15-35LR (CQ) | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 60 | 120 | 150 | 100 | 800 | 95 |
| JDZXF15-35LR (CQ) | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/3P(6P) | 30 | 40 | 40 | 100 | 600/300 | — |

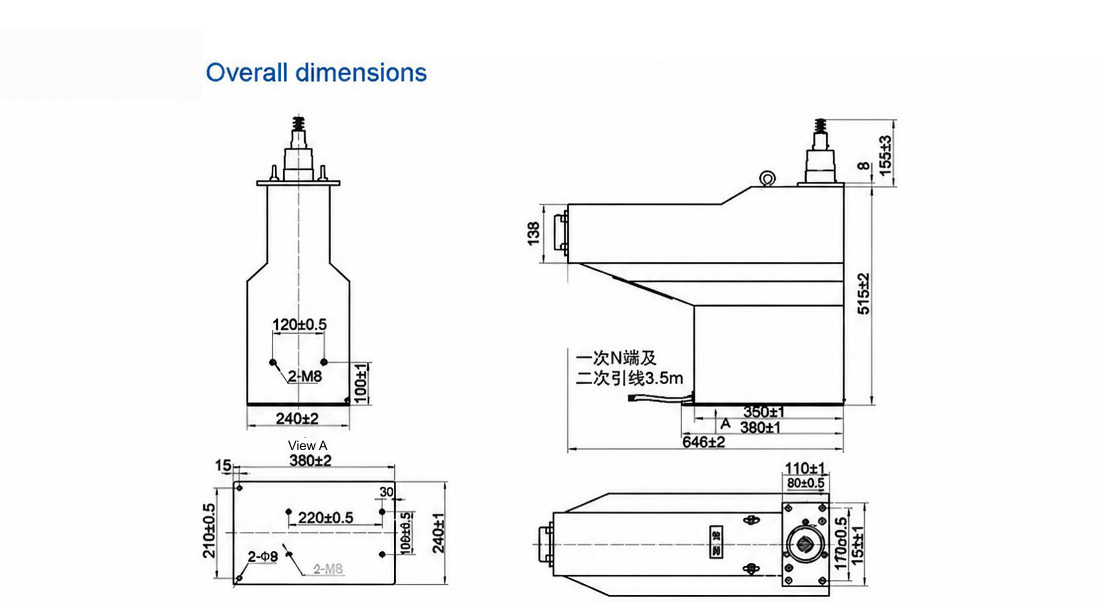

Dessin d'encombrement et de dimensions du JDZXF15-35LR-CQ — cliquez sur l'image pour zoomer / afficher l'original.
Ce transformateur de tension monophasé intérieur répond aux problèmes d'ingénierie qui surviennent après une défaillance de fusible ou un événement de ferro-résonance dans un compartiment d'appareillage 35kV : le JDZXF15-35LR-CQ est un appareil de type isolation 35kV avec fusible intégré, logé dans un moulage en résine époxy armé métallique, abaissant 35kV à un secondaire 0,1kV pour le comptage et la protection.
Le moulage sec en résine époxy et la forme compacte armée métallique maintiennent un encombrement réduit, ce qui compte là où l'espace d'appareillage est limité et où une conception à remplissage liquide nécessiterait un dégagement supplémentaire. Électriquement, il est dimensionné pour 35/√3/0,1/√3/0,1/3/0,1/3 kV à 50Hz ou 60Hz, avec des classes de précision 0,2/0,5/3P(6P) et des puissances nominales de 30VA à 0,2, 40VA à 0,5, 40VA à 1,0 et 100VA à 3P, plus une puissance limite thermique secondaire de 600/300VA. Le niveau d'isolation est de 40,5/95/200kV.
Il est destiné exclusivement à une installation intérieure, jamais à un montage extérieur en plein air, et le secondaire ne doit jamais être court-circuité sous tension. Vérifier la polarité, le rapport et la résistance d'isolement lors de la mise en service ; le poids est sur demande. La conformité suit la série IEC 61869, avec des certificats d'essai et la documentation OEM disponibles sur demande.
