TT intérieur à isolation séparée avec fusible intégré, conforme GB/T20840.1/3 & IEC61869-1/3 ; niveau d'isolement 24/65/125kV, fusible XRNP□-24 associé 0,5A 50kA.
Transformateur de tension intérieur pour systèmes 6kV avec précision 0,2/3P, adapté au comptage et à la protection dans les cellules MT.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZXF15-20R-CQ | Marquage de la plaque constructeur |
| Tension primaire | 20kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | [On Request] | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/3P(6P)、0.5/3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 3×10VA(0.2),3×30VA(0.5),100VA(3P/6P) | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 24/65/125kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour le TP : connecter le primaire à la ligne et au neutre ; les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Respecter les repères de bornes IEC 61869-1/3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TT ?
R : Le niveau d'isolement est 7,2/32/60kV, soit 7,2kV de tension système, 32kV de tenue à fréquence industrielle et 60kV de tenue aux impulsions de foudre.
Q : Ce TT peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement.
Q : Quelle est la classe de précision ?
R : Il offre les classes de précision 0,2/3P(6P) et 0,5/3P(6P), adaptées au comptage et à la protection.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) COSφ=0.8 (0.2/0.5/1.0/3P) | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|
| JDZX15-20R(CQ) JDZX15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 60 120 200 100 | 300/300 | 85 |
| JDZXF15-20R(CQ) JDZXF15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 30 40 100 | 300/300 | 85 |

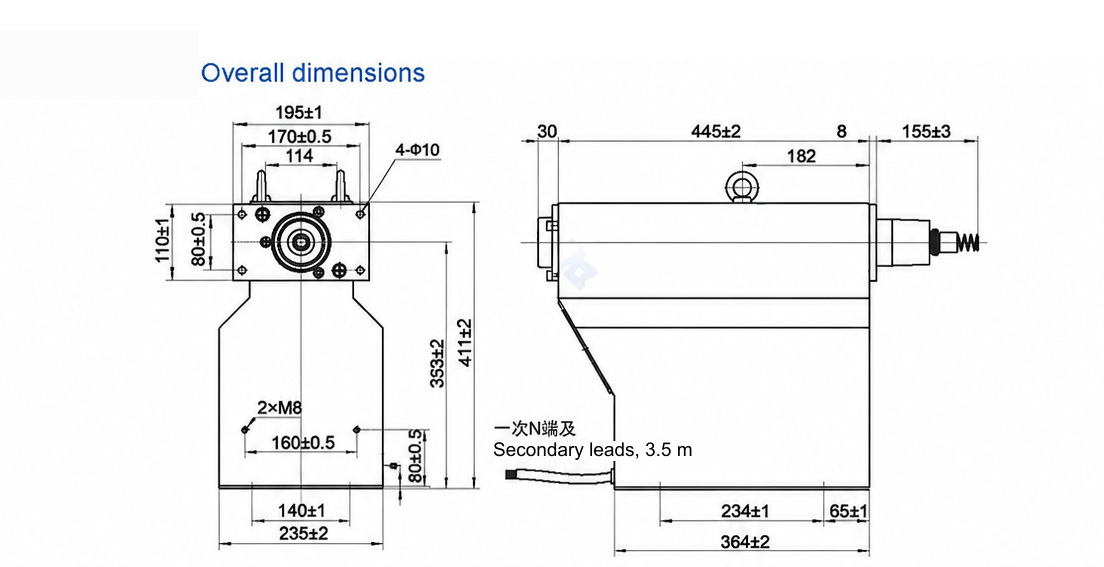

Dessin d'encombrement et de dimensions du JDZXF15-20R-CQ — cliquez sur l'image pour zoomer / afficher l'original.

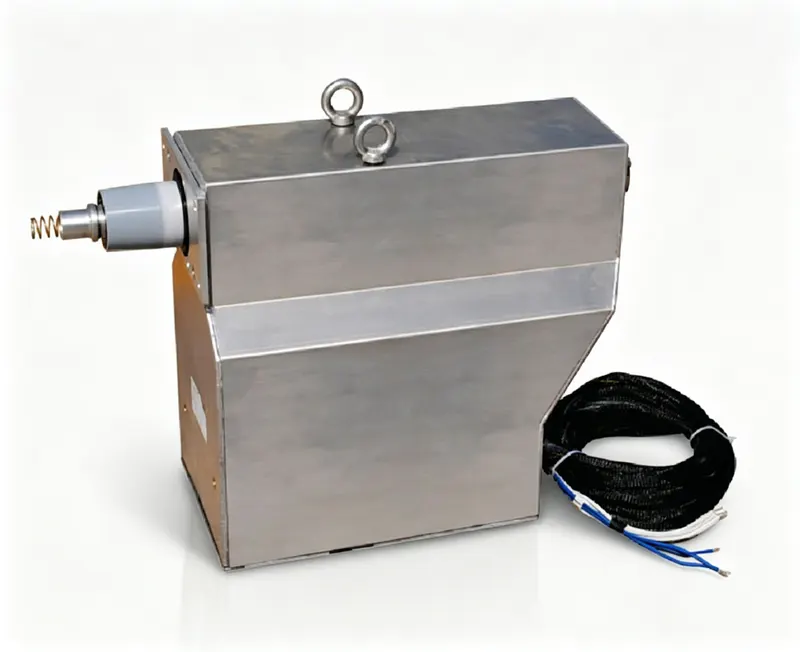

Il s'agit d'un transformateur de tension monophasé intérieur 20 kV à isolation sèche moulé en résine époxy avec fusible intégré, conçu pour abaisser la tension du réseau pour le comptage et la protection dans les appareillages moyenne tension. Le corps moulé en résine époxy offre la rigidité diélectrique et la rigidité mécanique requises pour un service intérieur, tandis que la construction blindée métallique à isolation séparée permet une intégration sûre dans les panneaux d'appareillage.
Les essais de routine en usine comprennent la vérification du rapport et de la polarité, les essais de tenue à fréquence industrielle et de résistance d'isolement ; aucun contrôle par décharges partielles n'est revendiqué ici. L'unité offre les classes de précision 0,2/3P(6P) ou 0,5/3P(6P), avec des puissances de sortie nominales de 3×10 VA en classe 0,2, 3×30 VA en classe 0,5 et 100 VA en 3P/6P, et une puissance limite thermique secondaire de 300 VA. Le niveau d'isolation est de 24/65/125 kV à 50/60 Hz, et le poids est de 85 kg. Le rapport 20/√3/0,1/√3/0,1/3 convient au comptage phase-terre et à la protection contre les tensions résiduelles.
Le déploiement typique se fait à l'intérieur d'appareillages moyenne tension et de postes de distribution en boucle. Mettez le secondaire à la terre en un seul point et ne le court-circuitez jamais sous tension. Pour une précision supérieure à celle requise par l'application, une classe inférieure évite des coûts inutiles. Les certificats d'étalonnage et les rapports d'essais de type sont disponibles sur demande. L'emballage d'exportation et le support après-vente sont proposés.
