JDZX10-35R 户内单相环氧树脂浇注式电压互感器
35kVJDZX10-35R
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX10-35R

JDZX10-35R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量95kg
工程数据

完整电气与机械规格

型号编号: JDZX10-35R

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:60VA / 150VA / 300VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于环网柜的户内35kV电压互感器,适用于计量和保护,具有多种准确级。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX10-35R工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷60VA / 150VA / 300VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜面板
  • 35kV系统中的计量和保护
  • 需要干式绝缘的环氧树脂绝缘应用
  • 50Hz或60Hz系统

不建议用于

  • 户外安装
  • 无适配器的气体绝缘开关设备(GIS)
  • 高压直流系统
  • 需要油或SF6绝缘的应用

拓扑与接线

对于电压互感器:一次侧连接线路和中性线;二次端子1a/1n。在带电情况下切勿短路电压互感器的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 可提供哪些准确级?

答: 0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。

问: 该电压互感器是否适用于户外?

答: 不适用,该产品仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX10-35R
9 列 · 2 行

JDZX10-35R 型电压互感器技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) COSΦ=0.8 - 0.2准确级及其额定输出(VA) COSΦ=0.8 - 0.5准确级及其额定输出(VA) COSΦ=0.8 - 1.0准确级及其额定输出(VA) COSΦ=0.8 - 3P/6P二次热极限输出 (VA)重量 (kg)
JDZX10-35R35/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)6015030010080095
JDZXF10-35R35/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/6P(3P) 0.5/0.5/6P(3P) 0.2/0.5/6P(3P)3040/1002×40095
工程图纸

规格与外形图纸

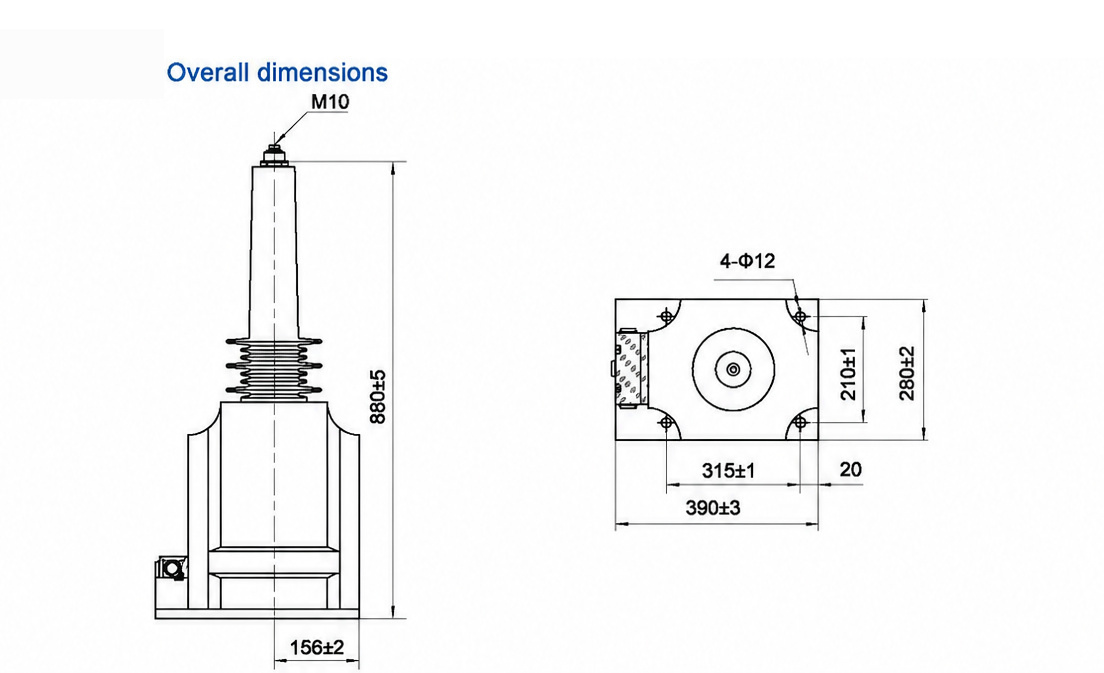

JDZX10-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX10-35R

这是一台用于35kV系统的户内单相电压互感器,将一次电压降至0.1kV,供计量与保护使用。其绕组组件采用干式环氧树脂浇注绝缘,形成紧凑、无油的单元,适用于户内开关柜安装。

JDZX10-35R的电压比为35/√3/0.1/√3/0.1/3,准确级组合可选0.2/6P(3P)、0.5/6P(3P)或1.0/6P(3P)。计量输出为60VA、150VA和300VA,保护绕组提供100VA;二次热极限输出为800VA。保护铁芯旨在故障条件下保持准确级,绝缘水平为40.5/95/200kV(50Hz或60Hz)。整机重量为95kg。

适用场景为户内,用于风电、光伏及储能汇集变电站。送电前,请核实绝缘电阻、极性和变比。带电时二次侧严禁短路。35kV等级为不可逾越的上限;定制变比和型式试验文件可按需提供。
