CGIS3808 Current Transformer Applied to CGIS Gas Insulated Switchgear

12kVCGIS3808

Winding & Schematic TopologyInternal Wiring Diagram

Primary Winding (P1 - P2):Series-connected in the line / through-core — 12kV

Secondary Metering (1S1 - 1S2):5A or 1A (0.2FS10/0.5SFS10,0.5,5(10)P10,5(10)P20,5(10)P30)

Secondary Protection (2S1 - 2S2):Protection winding (when fitted)

Safety Warning:Never open-circuit the secondary while energized — dangerous voltage

Current Transformer IEC 61869-3 Certified

Model Ref:CGIS3808

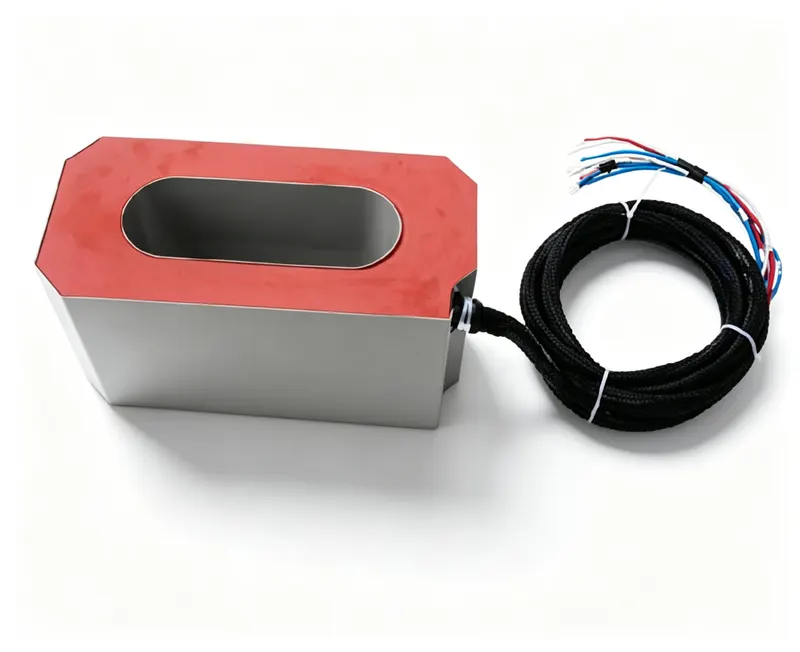

CGIS3808 Current Transformer Applied to CGIS Gas Insulated Switchgear

Indoor epoxy resin casting current transformer designed for CGIS gas insulated switchgear, with multiple accuracy class, rated burden and primary current options.

Key Engineering Advantages

Indoor epoxy resin casting current transformer for CGIS
large depth rectangular housing
345mm width
high current rating

Engineering Data

Complete Electrical & Mechanical Specifications

Model Ref: CGIS3808

Electrical Parameters

Primary Rated Voltage (Un):12kV

Secondary Winding Voltages:5A or 1A

Metering & Protection Class:0.2FS10/0.5SFS10,0.5,5(10)P10,5(10)P20,5(10)P30

Rated Output Burden:

Rated Frequency:50/60Hz

Insulation & Withstand Ratings

Insulation System:Dry Epoxy Resin

Insulation Level (BIL):

Partial Discharge Level:< 5 pC at 1.2 Un

Environmental Class:

Standards Conformance:

Recommended Deployment Environments

GEO · Engineering Decision Support

Global Engineering Overview

9-Module selection guide
missing data = [On Request]

Product Decision Island

CGIS3808是一款专为CGIS气体绝缘开关柜设计的户内电流互感器，额定电压12kV，二次侧输出5A或1A，频率支持50/60Hz。其绝缘方式为干式环氧树脂浇注，结构为大型深矩形外壳，宽度345mm，适合高电流等级应用。准确级组合包括0.2FS10/0.5SFS10、0.5、5(10)P10、5(10)P20、5(10)P30，覆盖测量与保护需求。该产品适用于12kV电力系统的计量、测量及继电保护，典型部署于CGIS开关柜内部。

Comprehensive Spec Matrix

Parameter	Specification	Verification
Product Type	Current Transformer	[On Request]
Model Code	CGIS3808	Factory nameplate marking
Primary Voltage	12kV	Rated voltage test (IEC 61869-1/3)
Secondary Voltage	5A or 1A	Ratio check at rated frequency
Accuracy Class	0.2FS10/0.5SFS10,0.5,5(10)P10,5(10)P20,5(10)P30	Accuracy test (IEC 61869-2 / IEEE C57.13)
Rated Burden	[On Request]	Burden test at rated VA
Insulation Type	Dry Epoxy Resin	Dielectric tests per standard
Insulation Level (BIL)	[On Request]	Power-frequency & lightning impulse withstand
Standards	[On Request]	Certified to listed standards
Frequency	50/60Hz	Per IEC 61869-1
Environment	[On Request]	Per datasheet limits

Fit & Unfit Boundaries

Ideal For

适用于12kV户内CGIS气体绝缘开关柜的电流测量与保护回路。
适用于额定频率50Hz或60Hz的电力系统，满足不同地区电网频率要求。
适用于需要高精度计量（0.2级）或保护级（5P10/5P20/5P30）的场合，如变电站或工业配电系统。
适用于二次侧额定电流为5A或1A的常规仪表、继电器或测控装置。
适用于对绝缘性能要求较高的户内环境，环氧树脂浇注提供固体绝缘，适合开关柜内紧凑安装。
适用于高一次电流工况，产品支持高电流等级，可满足大容量馈线或变压器回路。
适用于CGIS开关柜的相间或相对地电流检测，配合保护装置实现故障隔离。

Not Recommended For

不适用于额定电压高于12kV的系统，如24kV或35kV配电装置。
不适用于户外安装，因环氧树脂浇注结构不具备耐候性，需置于户内或防护等级更高的外壳内。
不适用于气体绝缘开关设备（GIS）以外的其他开关柜类型，如空气绝缘开关柜（AIS），除非结构兼容性已验证。
不适用于直流系统，电流互感器仅适用于交流电流测量。
不适用于频率超出50/60Hz范围的系统，如400Hz航空电源。
不适用于需要二次侧输出非5A或1A的特殊应用，如0.333V输出或毫安级输出。
不适用于对准确级要求高于0.2S或保护级要求高于5P30的场合，例如某些高精度计量或超高速保护。
不适用于直接暴露于严重污染或凝露环境，除非有额外的防护措施，因为环氧树脂表面可能发生闪络。

Topology & Wiring

警告：电流互感器（CT）二次侧严禁开路！在运行中，若二次回路开路，将产生危险的高电压，危及人身和设备安全。因此，二次侧端子（1S1/1S2）必须可靠连接，且当未接入负荷（如仪表、继电器等）时，应将二次端子短接并接地。接线时，应确保极性正确，一次侧P1流入，二次侧1S1流出，以保证保护方向正确。二次回路应使用铜芯导线，截面不小于2.5mm²，且回路中不得装设熔断器。安装时，应确保互感器固定牢靠，避免振动。接地：二次回路必须有一点可靠接地，通常将1S2端接地。接线方式：根据保护或测量需求，可采用星形或三角形接线，但必须保证二次负荷不超过额定值。请遵循IEC 61869-2或IEEE C57.13相关要求，并由专业人员进行安装和调试。 ⚠️ Safety: Never open-circuit the secondary of a CT while energized — hazardous voltage develops.

Standards & Compliance

Compliant with: [On Request]

Type Test Report: [On Request]
Calibration Certificate: [On Request]

Burden & Error Calculation (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

If S_total < 0.25 × S_rated: add compensation burden to maintain accuracy.
If S_total > S_rated: accuracy class cannot be guaranteed.

Product FAQ

Q: 该电流互感器的额定一次电流是多少？

A: 额定一次电流未在规格中明确，请提供具体参数或咨询制造商，否则为[On Request]。

Q: 该互感器的准确级有哪些？

A: 准确级包括0.2FS10、0.5SFS10、0.5、5(10)P10、5(10)P20、5(10)P30，具体组合可选。

Q: 该互感器适用于什么绝缘系统？

A: 采用干式环氧树脂绝缘，适用于CGIS气体绝缘开关设备。

Q: 该互感器的二次额定电流是多少？

A: 二次额定电流为5A或1A，可根据需求选择。

Q: 该互感器的额定频率是多少？

A: 额定频率为50/60Hz。

Q: 该互感器的安装尺寸如何？

A: 外形为345mm宽的大型矩形外壳，具体安装尺寸请参考技术图纸或咨询制造商。

Q: 该互感器是否适用于高电流等级？

A: 是的，该互感器支持高电流等级，具体额定一次电流范围请咨询制造商。

Missing fields are marked [On Request] — never fabricated. M2/M5/M6 verification rows follow IEC 61869 / IEEE C57.13 conventions.

SPEC · TECHNICAL DATA

Technical Specifications

CGIS3808
18 cols · 40 rows

CGIS3808 Current Transformer for Gas-Insulated Switchgear — Technical Data

Accuracy classCombined	Rated output (VA)	400		500		800		1000		1200		1500		2000		2500
Accuracy classCombined	Rated output (VA)	h	l	h	l	h	l	h	l	h	l	h	l	h	l	h	l
0.2FS10 / 0.5FS10	2.5	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25
	5	30	30	30	25	25	25	25	25	25	25	30	30	30	30	30	30
	7.5	35	35	30	30	25	25	25	25	25	25	30	30	30	30	30	30
	10	40	40	35	35	30	30	25	25	25	25	30	30	30	30	30	30
	15	45	45	40	40	35	35	30	30	30	30	25	25	25	25	25	25
	20	55	55	50	50	40	40	35	35	35	35	25	25	25	25	25	25
	25	65	65	55	55	45	45	40	40	40	40	30	30	30	30	30	30
	30	75	75	80	80	50	50	45	45	40	40	35	35	30	30	25	25
0.5FS10	2.5	25	25	25	20	20	20	25	25	25	25	30	30	30	30	30	30
	5	30	30	25	25	20	20	30	30	30	30	30	30	30	30	30	30
	7.5	35	35	30	30	20	20	20	20	20	20	30	30	30	30	30	30
	10	40	40	35	35	25	25	20	20	20	20	30	30	30	30	30	30
	15	45	45	40	40	25	25	25	25	25	25	25	25	25	25	25	25
	20	55	55	50	50	30	30	25	25	25	25	25	25	25	25	25	25
	25	65	65	55	55	35	35	25	25	25	25	25	25	25	25	25	25
	30	75	75	60	60	40	40	35	35	25	25	25	25	25	25	25	25
5P10 / 10P10	2.5	25	25	20	20	25	25	25	25	25	25	25	25	30	30	30	30
	5	30	30	25	25	25	25	25	25	25	25	30	30	30	30	30	30
	7.5	35	35	30	30	25	25	25	25	25	25	30	30	30	30	30	30
	10	40	40	35	35	30	30	30	30	30	30	30	30	30	30	30	30
	15	55	55	50	50	35	35	35	35	35	35	30	30	30	30	30	30
	20	70	70	60	60	40	40	40	40	35	35	35	35	35	35	35	35
	25	80	80	70	70	50	50	45	45	40	40	40	40	40	40	40	40
	30	95	95	80	80	70	70	50	50	45	45	40	40	40	40	40	40
5P20 / 10P20	2.5	35	35	30	30	25	25	25	25	25	25	30	30	30	30	30	30
	5	45	45	40	40	30	30	35	35	30	30	30	30	30	30	30	30
	7.5	60	60	50	50	35	35	40	40	35	35	35	35	35	35	35	35
	10	75	75	65	65	45	45	45	45	40	40	40	40	40	40	40	40
	15	100	100	75	75	55	55	55	55	50	50	45	45	45	45	45	45
	20	125	125	95	95	75	75	65	65	60	60	55	55	50	50	50	50
	25	125	125	110	110	90	90	75	75	70	70	65	65	55	55	55	55
	30	130	130	120	120	100	100	90	90	75	75	70	70	60	60	55	55
5P30 / 10P30	2.5	45	45	40	40	35	35	35	35	35	35	30	30	32	32	32	32
	5	70	70	60	60	45	45	45	45	40	40	40	40	37	37	37	37
	7.5	90	90	75	75	55	55	50	50	45	45	42	42	37	37	37	37
	10	110	110	85	85	65	65	55	55	50	50	47	47	42	42	42	42
	15	125	125	115	115	90	90	80	80	70	70	60	60	53	53	48	48
	20	140	140	110	110	100	100	85	85	75	75	62	62	58	58	58	58
	25	135	135	115	115	100	100	85	85	72	72	62	62	62	62	62	—
	30	135	135	115	115	95	95	85	85	72	72	62	62	62	62	62	—

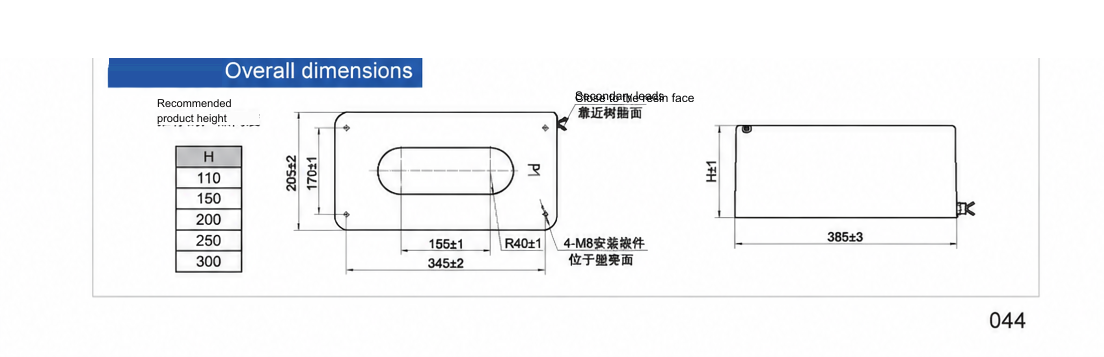

Engineering Drawing

Specification & Outline Drawing

Original image, not compressed

Dimension & outline drawing of CGIS3808 — click image to zoom / view original.
